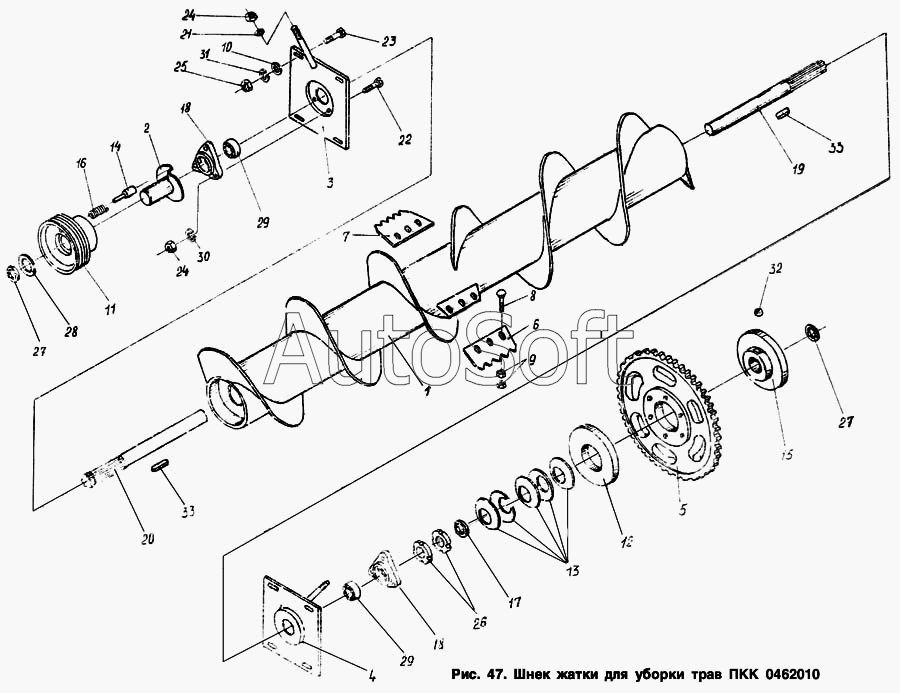

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Шнек жатки для уборки трав ПКК 0462010
26
16
17
18
18
19
20
21
22
23
15
27
27
28
29
29
30
31
32
33
33
7
1
2
3
4
5
6
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0202050А | К***А | Муфта обгонная в сборе | |
| КИС 0202090А | К***А | Муфта фрикционная в сборе | |
| КИС-0203190 | К***0 | Опора в сборе | |
| 1 | П***0 | Шнек | |
| 2 | К***А | Водило | |
| 3 | К***Б | Плита шнека | |
| 4 | К***1 | Плита шнека | |
| 5 | К***А | Звездочка | |
| 6 | П***9 | Лопатка | |
| 7 | П***1 | Лопатка | |
| 8 | П***4 | Болт | |
| 9 | П***5 | Гайка | |
| 10 | К***А | Шайба | |
| 11 | К***Б | Шкив муфты | |
| 12 | К***А | Кольцо прижимное | |
| 13 | К***5 | Пружина тарельчатая | |
| 14 | К***А | Палец | |
| 15 | К***А | Ступица муфты | |
| 16 | К***6 | Пружина | |
| 17 | К***А | Втулка | |
| 18 | К***1 | Корпус | |
| 19 | К***1 | Ось правая | |
| 20 | К***2 | Ось правая | |
| 21 | К***6 | Шайба специальная | |
| 22 | Б***1 | Болт М10х35.58.019 ГОСТ 7802-81 | |
| 23 | Б***1 | Болт М12х35.58.019 ГОСТ 7802-81 | |
| 26 | Г***3 | Гайка М56х2.6.019 ГОСТ 11871-73 | |
| 27 | К***6 | Кольцо 1А 38 ГОСТ 13940-86 | |
| 28 | К***8 | Кольцо В52 ГОСТ 13942-68 | |
| 29 | П***9 | Подшипник 1680208 ТУ 37.006.084-79 | |
| 30 | Ш***0 | Шайба 10.65Г.06 ГОСТ 6402-70 | |
| 31 | Ш***0 | Шайба 12.65Г.06 ГОСТ 6402-70 | |
| 32 | Ш***1 | Шарик Б 7,144-200 ГОСТ 3722-81 | |
| 33 | Ш***8 | Шпонка 2-12х8х45 ГОСТ 23360-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
