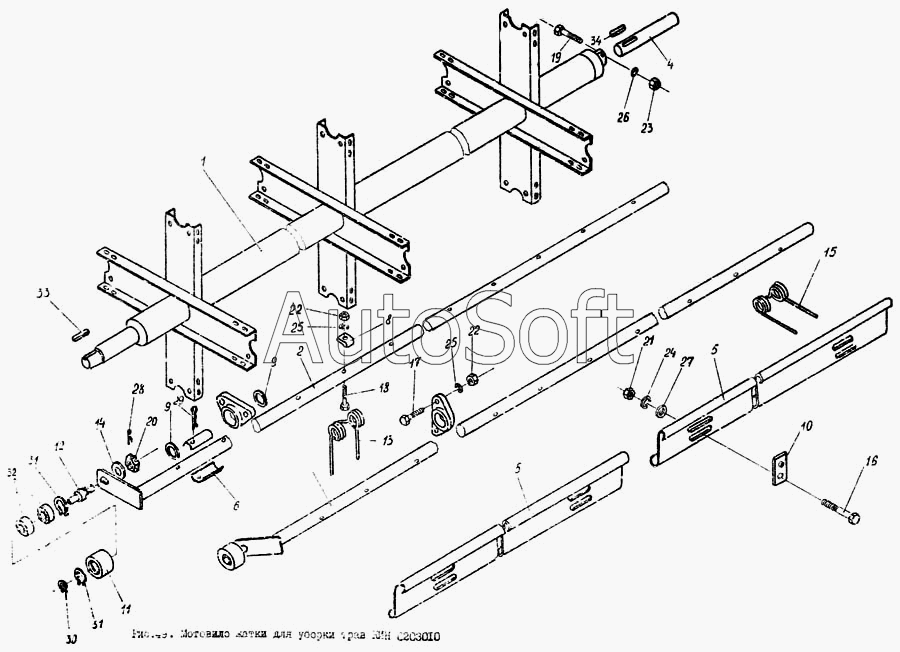

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Мотовило жатки для уборки трав КИН 0103010
1
2
4
5
5
6
6
8
8
9
9
10
11
12
13
13
14
14
15
15
16
17
18
18
19
20
20
21
22
22
22
23
24
25
25
25
26
27
28
28
29
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИН-0203020 | К***0 | Граблина в сборе | |
| КИН-0203030 | К***0 | Граблина в сборе | |
| КИС 0203120А | К***А | Ролик в сборе | |
| КИС 0203120А | К***А | Ролик в сборе | |
| 1 | К***А | Вал мотовила | |
| 2 | К***0 | Держатель | |
| 3 | К***1 | Держатель | |
| 4 | К***1 | Цапфа | |
| 5 | К***1 | Планка | |
| 6 | К***9 | Вкладыш | |
| 6 | К***9 | Вкладыш | |
| 7 | К***В | Опора | |
| 7 | К***В | Опора | |
| 8 | К***Б | Шайба | |
| 8 | К***Б | Шайба | |
| 9 | К***Б | Кольцо | |
| 9 | К***Б | Кольцо | |
| 10 | К***А | Накладка | |
| 11 | К***В | Ролик | |
| 12 | К***А | Палец ролика | |
| 13 | К***В | Граблина | |
| 13 | К***В | Граблина | |
| 14 | К***2 | Шайба специальная | |
| 14 | К***2 | Шайба специальная | |
| 15 | П***7 | Зуб пружинный | |
| 15 | П***7 | Зуб пружинный | |
| 16 | Б***0 | Болт М8х25.56.019 ГОСТ 7796-70 | |
| 17 | Б***0 | Болт М10х35.56.019 ГОСТ 7796-70 | |
| 18 | Б***0 | Болт М10х 60.56.019 ГОСТ 7796-70 | |
| 18 | Б***0 | Болт М10х 60.56.019 ГОСТ 7796-70 | |
| 19 | Б***0 | Болт М12х70.88.019 ГОСТ 7796-70 | |
| 20 | Г***3 | Гайка М16.6.019 ГОСТ 2528-73 | |
| 20 | Г***3 | Гайка М16.6.019 ГОСТ 2528-73 | |
| 21 | Г***0 | Гайка М8.6.019 ГОСТ 5915-70 | |
| 22 | Г***0 | Гайка М10.6.019 ГОСТ 5915-70 | |
| 22 | Г***0 | Гайка М10.6.019 ГОСТ 5915-70 | |
| 22 | Г***0 | Гайка М10.6.019 ГОСТ 5915-70 | |
| 23 | Г***0 | Гайка М12.6.019 ГОСТ 5915-70 | |
| 24 | Ш***0 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 25 | Ш***0 | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 25 | Ш***0 | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 25 | Ш***0 | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 26 | Ш***0 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 27 | Ш***8 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 28 | Ш***9 | Шплинт 4х32.019 ГОСТ 397-79 | |
| 28 | Ш***9 | Шплинт 4х32.019 ГОСТ 397-79 | |
| 29 | Ш***9 | Шплинт 6,3х56.019 ГОСТ 397-79 | |
| 29 | Ш***9 | Шплинт 6,3х56.019 ГОСТ 397-79 | |
| 30 | К***8 | Кольцо Б15 ГОСТ 13942-68 | |
| 31 | К***8 | Кольцо В35 ГОСТ 13943-68 | |
| 32 | П***0 | Подшипник 60202 ГОСТ 7242-70 | |
| 33 | Ш***8 | Шпонка 10х8х45 ГОСТ 23360-78 | |
| 34 | Ш***8 | Шпонка 12х8х45 ГОСТ 23360-78 |
