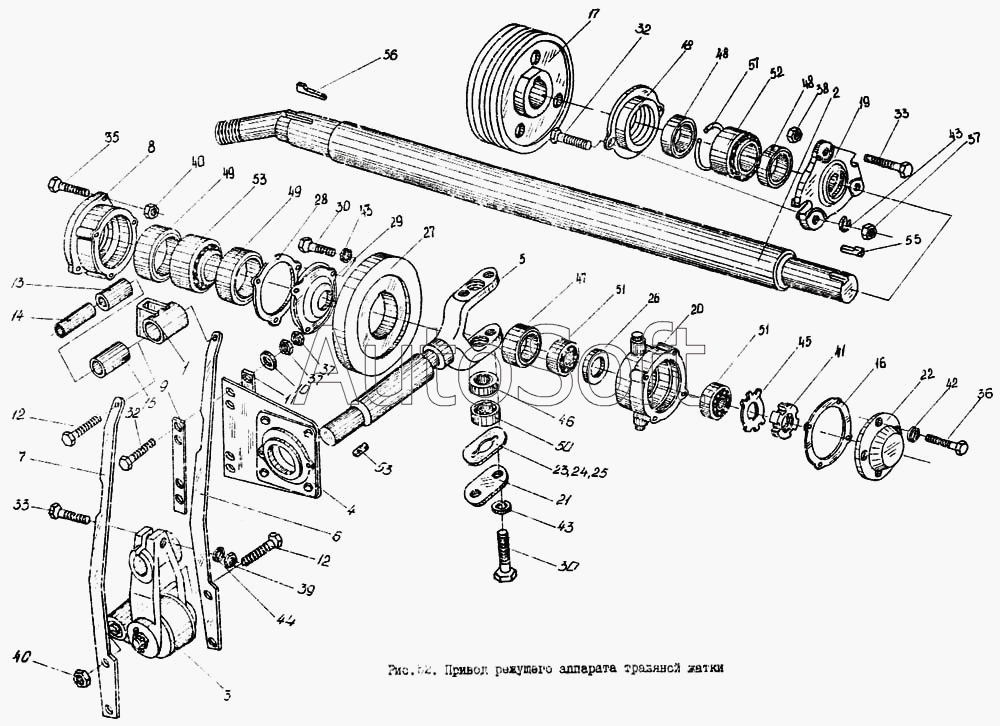

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Привод режущего аппарата травяной жатки
36
43
43
42
41
40
40
39
38
37
37
43
35
33
33
32
32
30
30
29
28
44
45
46
47
48
48
49
49
50
51
51
52
53
54
55
56
57
12
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИН 0213000 | К***0 | Кронштейн в сборе | |
| КИН-0214000 | К***0 | Вал в сборе | |
| КИС 0216030Б | К***Б | Колебатель в сборе | |
| КИС-0234000 | К***0 | Крышка подшипника с манжетой в сборе | |
| КИС-0235000 | К***0 | Корпус подшипника с манжетой и подшипником в сборе | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Вал | |
| 3 | К***Б | Привод ножа | |
| 4 | К***Б | Опора промежуточная | |
| 5 | К***Б | Вал колебателя | |
| 6 | К***6 | Тяга | |
| 7 | К***1 | Тяга | |
| 8 | К***1 | Корпус | |
| 9 | К***А | Прокладка | |
| 10 | К***А | Шайба | |
| 11 | К***А | Полоса | |
| 12 | К***4 | Болт | |
| 13 | К***А | Втулка | |
| 14 | К***А | Втулка внутренняя | |
| 15 | К***А | Втулка наружная | |
| 16 | К***А | Прокладка | |
| 17 | К***Б | Шкив диаметр 250 | |
| 18 | К***А | Крьшка подшипника | |
| 19 | К***А | Корпус подшипника | |
| 20 | К***Б | Крестовина | |
| 21 | К***А | Крышка | |
| 22 | К***А | Крышка | |
| 23 | К***А | Прокладка | |
| 24 | К***1 | Прокладка | |
| 25 | К***2 | Прокладка | |
| 26 | К***А | Прокладка | |
| 27 | К***В | Маховик | |
| 28 | К***Б | Прокладка | |
| 29 | К***7 | Крышка | |
| 30 | Б***0 | Болт М10х25.58.019 ГОСТ 7796-70 | |
| 31 | Б***0 | Болт М10х30.58.019 ГОСТ 7796-70 | |
| 32 | Б***0 | Болт М10-6ех50.88.019 ГОСТ 7796-70 | |
| 33 | Б***0 | Болт М12-6ех50.88.019 ГОСТ 7796-70 | |
| 34 | Б***0 | Болт М14-6ех80.88.019 ГОСТ 7796-70 | |
| 35 | Б***0 | Болт М16-6ех60.88.019 ГОСТ 7796-70 | |
| 36 | Б***0 | Болт М6.6ех16.88.019 ГОСТ 7798-70 | |
| 37 | Г***0 | Гайка М10-6G.6.019 ГОСТ 5915-70 | |
| 38 | Г***0 | Гайка М12-6G.6.019 ГОСТ 5915-70 | |
| 39 | Г***0 | Гайка М14-6G.6.019 ГОСТ 5915-70 | |
| 40 | Г***0 | Гайка М16-6G.6.019 ГОСТ 5915-70 | |
| 41 | Г***3 | Гайка ВМ36х1,5.6G.05.019 ГОСТ 11871-73 | |
| 42 | Ш***0 | Шайба 6.65Г.05 ГОСТ 6402-70 | |
| 43 | Ш***0 | Шайба 10.65Г.06 ГОСТ 6402-70 | |
| 43 | Ш***0 | Шайба 10.65Г.06 ГОСТ 6402-70 | |
| 43 | Ш***0 | Шайба 10.65Г.06 ГОСТ 6402-70 | |
| 44 | Ш***0 | Шайба 14.65Г.06 ГОСТ 6402-70 | |
| 45 | Ш***0 | Шайба 39.01.019 ГОСТ 11872-80 | |
| 46 | М***9 | Манжета 1,2-30х52-1 ГОСТ 8752-79 | |
| 47 | М***9 | Манжета 2,2-55х80-1 ГОСТ 8752-79 | |
| 48 | М***9 | Манжета 2.2-45х65-1 ГОСТ 8752-79 | |
| 48 | М***9 | Манжета 2.2-45х65-1 ГОСТ 8752-79 | |
| 49 | М***9 | Манжета 2.2-65х90-1 ГОСТ 8752-79 | |
| 50 | П***9 | Подшипник 7205А ГОСТ 333-79 | |
| 51 | П***9 | Подшипник 7208А ГОСТ 333-79 | |
| 52 | П***5 | Подшипник 11209 ГОСТ 8545-75 | |
| 53 | П***5 | Подшипник 11313 ГОСТ 8545-75 | |
| 54 | Ш***8 | Шпонка 12х8х70 ГОСТ 23360-78 | |
| 55 | Ш***0 | Шпонка 14х9х63 ГОСТ 24068-80 | |
| 56 | Ш***0 | Шпонка 18х11х56 ГОСТ 24068-80 | |
| 57 | Н***7 | Кольцо |
