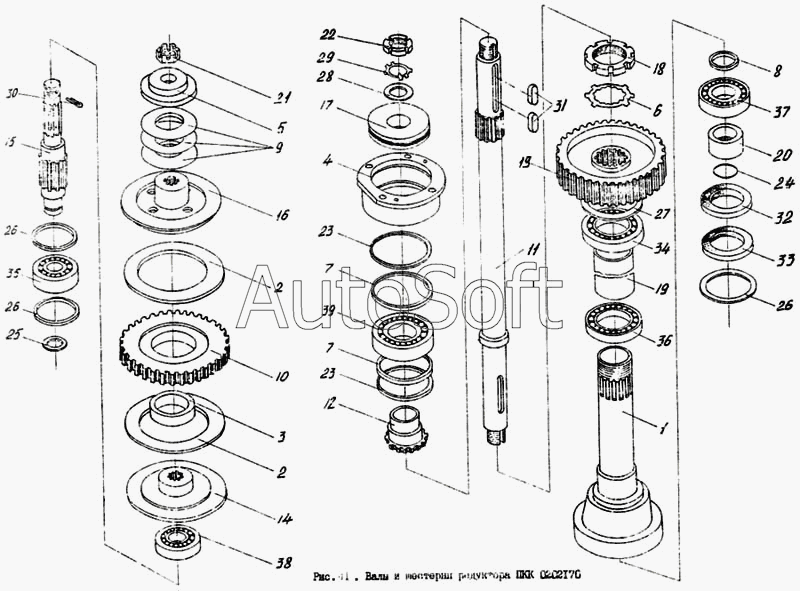

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Валы и шестерни редуктора ПКК 0202170
30
20
21
22
23
23
24
25
26
26
26
27
28
29
19
31
32
33
34
35
36
37
38
39
9
1
2
2
3
4
5
6
7
7
8
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК 0202200 | П***0 | Стакан в сборе | |
| ПКК 0202270 | П***0 | Муфта предохранительная в сборе | |
| 1 | П***0 | Вал привода барабана | |
| 2 | 8***5 | Диск ведомый ДМ-0,5 | |
| 3 | П***3 | Втулка | |
| 3 | П***0 | Шестерня муфты со втулкой | |
| 4 | П***2 | Стакан | |
| 5 | П***3 | Втулка | |
| 6 | П***6 | Шайба | |
| 7 | П***7 | Шайба | |
| 8 | П***1 | Шайба | |
| 9 | П***1 | Пружина тарельчатая | |
| 10 | П***7 | Шестерня муфты | |
| 11 | П***8 | Вал | |
| 12 | П***9 | Шестерня ведомая | |
| 13 | П***1 | Шестерня | |
| 14 | П***2 | Ступица | |
| 15 | П***3 | Вал-шестерня | |
| 16 | П***4 | Ступица | |
| 17 | П***А | Шкив | |
| 18 | П***6 | Гайка | |
| 19 | П***1 | Втулка | |
| 20 | П***4 | Втулка | |
| 21 | Г***9 | Гайка М27х2-6G-019 ГОСТ 5919-79 | |
| 22 | Г***0 | Гайка ВМ33х1,5.6G.05.016 ГОСТ 11871-80 | |
| 23 | К***6 | Кольцо В 110 ГОСТ 13941-86 | |
| 24 | К***3 | Кольцо 040-046-36 ГОСТ 9833-73 | |
| 25 | К***6 | Кольцо Б35 ГОСТ 13942-86 | |
| 26 | К***6 | Кольцо В80 ГОСТ 13943-86 | |
| 27 | К***6 | Кольцо В110 ГОСТ 13943-86 | |
| 28 | Ш***8 | Шайба 33.01.019 ГОСТ 11371-78 | |
| 29 | Ш***0 | Шайба 33.01.019 ГОСТ 11872-80 | |
| 30 | Ш***9 | Шплинт 5х45.019 ГОСТ 397-79 | |
| 31 | Ш***8 | Шпонка 12х8х56 ГОСТ 23.360-78 | |
| 32 | М***8 | Манжета 1.2-55х80-1 ОСТ 38.05.146-78 | |
| 33 | М***8 | Манжета 2.2-55х80-1 ОСТ 38.05.146-78 | |
| 34 | П***5 | Подшипник 46212 ГОСТ 831-75 | |
| 35 | П***5 | Подшипник 42607 ГОСТ 8328-75 | |
| 36 | П***5 | Подшипник 113 ГОСТ 8338-75 | |
| 37 | П***5 | Подшипник 208 ГОСТ 8338-75 | |
| 38 | П***5 | Подшипник 307 ГОСТ 8338-75 | |
| 39 | П***5 | Подшипник 180310А ГОСТ 8882-75 |
