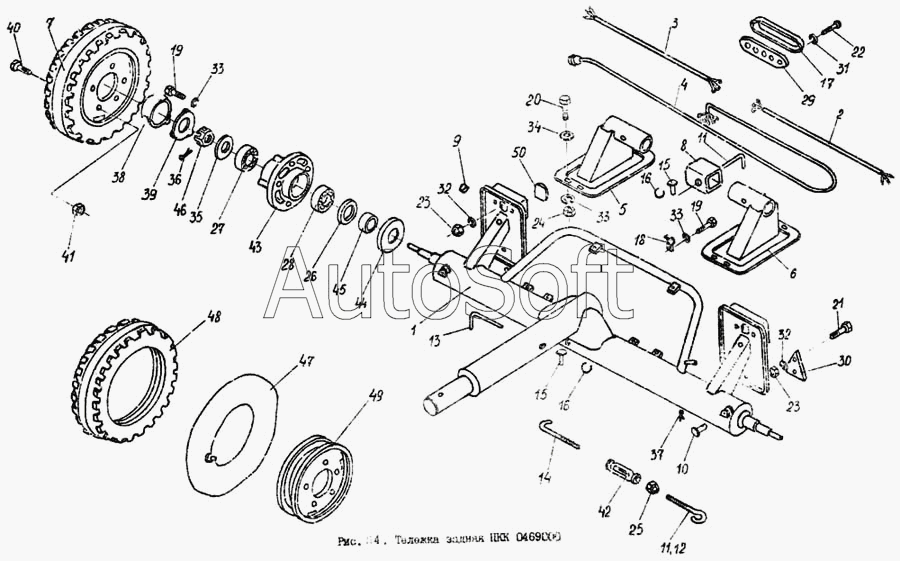

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Тележка задняя ПКК 04690011
39
27
28
29
30
31
32
32
33
33
33
34
35
36
37
38
38
39
26
40
40
41
41
42
42
43
44
45
46
47
48
49
50
14
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0209020-01 | К***1 | Устройство натяжное в сборе | |
| КИС-0209020 | К***0 | Устройство натяжное в сборе | |
| ПКК 0469030 | П***0 | Рама со ступицами в сборе | |
| 1 | П***0 | Рама | |
| 2 | П***0 | Жгут транспортной тележки левый | |
| 3 | П***0 | Жгут транспортной тележки правый | |
| 4 | П***0 | Жгут транспортной тележки центральный | |
| 5 | К***А | Стойка | |
| 6 | К***1 | Стойка | |
| 7 | К***0 | Колесо | |
| 8 | К***0 | Подставка | |
| 9 | К***2 | Втулка | |
| 10 | К***2 | Палец | |
| 11 | К***3 | Захват верхний | |
| 12 | К***1 | Захват верхний | |
| 13 | К***4 | Фиксатор | |
| 14 | К***7 | Захват нижний | |
| 14 | К***7 | Захват нижний | |
| 15 | К***5 | Чека | |
| 16 | К***6 | Кольцо | |
| 17 | 5***8 | Крышка панели | |
| 18 | 8***5 | Скоба | |
| 19 | Б***0 | Болт М8х16.88.019 ГОСТ 7796-70 | |
| 19 | Б***0 | Болт М8х16.88.019 ГОСТ 7796-70 | |
| 20 | Б***0 | Болт М8х40.88.019 ГОСТ 7796-70 | |
| 21 | Б***0 | Болт М6х20.88.019 ГОСТ 7798-70 | |
| 22 | В***2 | Винт ВМ5х18.58.01 9 ГОСТ 17473-72 | |
| 23 | Г***0 | Гайка М6.6.016 ГОСТ 5915-70 | |
| 24 | Г***0 | Гайка М8.6.016 ГОСТ 5915-70 | |
| 25 | Г***0 | Гайка М16.6.019 ГОСТ 5915-70 | |
| 25 | Г***0 | Гайка М16.6.019 ГОСТ 5915-70 | |
| 26 | М***0 | Манжета 1,2-55х80-1 ГОСТ 8752-79/ОСТ 3805146-78 | |
| 27 | П***9 | Подшипник 7207 ГОСТ 333-79 | |
| 28 | П***9 | Подшипник 7208А ГОСТ 333-79 | |
| 29 | П***- | Панель соединительная ПС5 ТУ 37.003.419-76 | |
| 30 | С***3 | Световозвращатель ФП-401 Б "0" ТУ 37.003.079-80 | |
| 31 | Ш***6 | Шайба ГОСТ 6402-70 5.65Г.06 | |
| 32 | Ш***0 | Шайба 6.65Г.06 ГОСТ 6402-70 | |
| 33 | Ш***0 | Шайба 8.65Г.06 ГОСТ 6402-70 | |
| 33 | Ш***0 | Шайба 8.65Г.06 ГОСТ 6402-70 | |
| 34 | Ш***8 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 35 | Ш***8 | Шайба 2.24.01.019 ГОСТ 11371-78 | |
| 36 | Ш***9 | Шплинт 5х40-019 ГОСТ 397-79 | |
| 37 | Ш***9 | Шплинт 5х45-019 ГОСТ 397-79 | |
| 38 | 5***4 | Крышка переднего колеса | |
| 38 | А***3 | Крышка переднего колеса | |
| 39 | 5***9 | Прокладка | |
| 39 | А***4 | Прокладка | |
| 40 | 4***6 | Болт переднего колеса | |
| 40 | А***1 | Болт переднего колеса | |
| 41 | 4***4 | Гайка крепления диска колеса | |
| 41 | А***8 | Гайка крепления диска колеса | |
| 42 | Н***1 | Гайка стяжная М16х110-1 | |
| 42 | Н***1 | Гайка стяжная М16х110-1 | |
| 43 | Н***2 | Ступица | |
| 44 | Н***2 | Колпачек | |
| 45 | Н***1 | Втулка | |
| 46 | Н***2 | Гайка | |
| 47 | К***9 | Камера 5,50-16 ГОСТ 7463-69 | |
| 48 | Ш***9 | Шина 5,50-16 ГОСТ 7463-69 | |
| 49 | 3***2 | Колесо | |
| 50 | Ф***2 | Фонарь задний 331.3716 ГОСТ 6964-72 |
