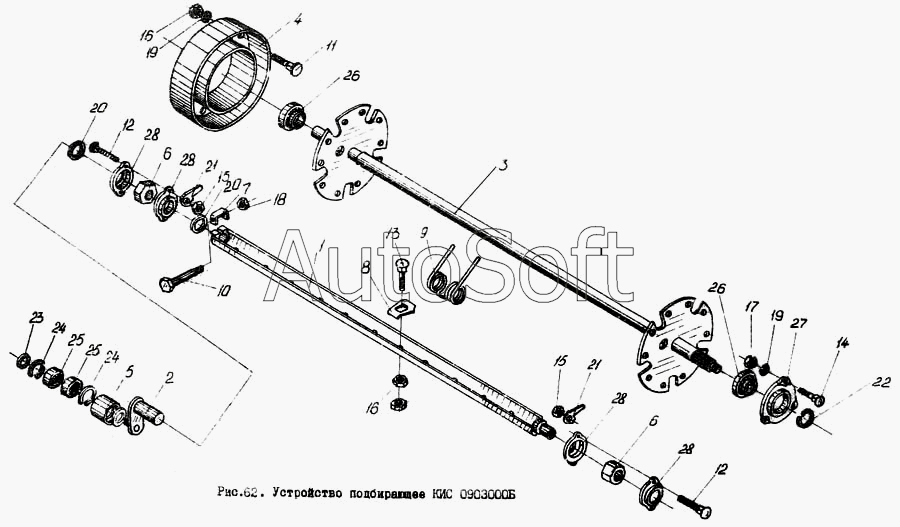

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Устройство подбирающее КИС 09030005
13
28
28
28
28
27
26
26
25
25
24
23
22
21
21
20
20
19
19
18
17
16
16
15
15
14
12
12
11
10
9
8
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0903020А | К***А | Эксцентрик с роликом | |
| КИС 0903060А | К***А | Граблина | |
| КИС-0903000-Б | К***Б | Устройство подбирающее | |
| 1 | К***Б | Держатель граблин | |
| 2 | К***Б | Эксцентрик | |
| 3 | К***0 | Вал с диском | |
| 4 | К***Б | Дорожка | |
| 5 | К***В | Ролик | |
| 6 | П***2 | Подшипник | |
| 7 | П***3 | Шайба | |
| 8 | П***8 | Шайба зуба | |
| 9 | П***7 | Зуб пружинный | |
| 10 | П***6 | Болт | |
| 11 | Б***0 | Болт М10-6ех30.58.019 ГОСТ 7796-70 | |
| 12 | Б***2 | Болт М8х20.58.019 ГОСТ 7802-72 | |
| 13 | Б***2 | Болт М10х40.58.019 ГОСТ 7802-72 | |
| 14 | Б***2 | Болт М10-6ех40.58.019 ГОСТ 7802-72 | |
| 15 | Г***5 | Гайка М8.6.019 ГОСТ 5915 | |
| 16 | Г***5 | Гайка М10.6.019 ГОСТ 5915 | |
| 17 | Г***5 | Гайка М10.6G.6.019 ГОСТ 5915 | |
| 18 | Г***5 | Гайка М12.6.019 ГОСТ 5915 | |
| 19 | Ш***0 | Шайба 10.65Г.06 ГОСТ 6402-70 | |
| 20 | Ш***8 | Шайба 36.01.019 ГОСТ 10450-68 | |
| 21 | Ш***7 | Шайба 8.01.019 ГОСТ 13463 -77 | |
| 22 | К***6 | Кольцо В25 ГОСТ 13940-86 | |
| 23 | К***8 | Кольцо Б15 ГОСТ 13942-68 | |
| 24 | К***8 | Кольцо В35 ГОСТ 13943-68 | |
| 25 | П***0 | Подшипник 60202 ГОСТ 7242-70 | |
| 26 | П***7 | Подшипник 1680207 ТУ 37.006.084-77 | |
| 27 | Н***5 | Корпус подшипника | |
| 28 | Н***2 | Полукорпус |
