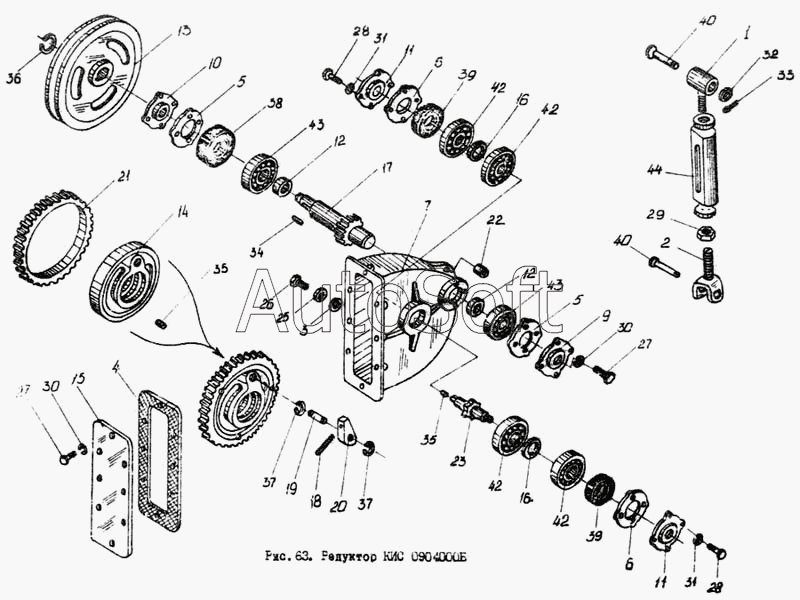

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Редуктор КИС 0904000Б
33
21
22
23
25
26
27
27
28
28
29
30
30
31
31
32
20
34
35
35
36
37
37
38
39
39
40
40
42
42
42
42
43
43
44
1
2
3
4
5
5
6
6
7
9
10
11
11
12
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0904010Б | К***Б | Колесо в сборе | |
| КИС 0904020Б | К***Б | Храповик со втулкой | |
| КИС 0904030А | К***А | Колесо в сборе | |
| КИС 0907000А | К***А | Стяжка в сборе | |
| КИС-0304000-Б | К***Б | Редуктор | |
| 1 | К***А | Винт правый | |
| 2 | К***А | Винт левый | |
| 3 | К***5 | Прокладка | |
| 4 | К***А | Прокладка | |
| 5 | К***А | Прокладка | |
| 6 | К***А | Прокладка | |
| 7 | К***Б | Корпус | |
| 8 | К***1 | Корпус | |
| 9 | К***5 | Крышка | |
| 10 | К***6 | Крышка | |
| 11 | К***7 | Крышка | |
| 12 | К***8 | Кольцо | |
| 13 | К***Б | Шкив | |
| 14 | К***Б | Корпус колеса | |
| 15 | К***В | Крышка | |
| 16 | К***А | Шайба | |
| 17 | К***Б | Вал-шестерня | |
| 18 | К***Б | Пружина | |
| 19 | К***А | Ось | |
| 20 | К***А | Собачка | |
| 21 | К***Б | Венец зубчатый | |
| 22 | К***А | Втулка | |
| 23 | К***Б | Храповик | |
| 24 | К***А | Втулка | |
| 25 | К***1 | Шайба | |
| 26 | К***5 | Пробка | |
| 27 | Б***0 | Болт М8.6ех25.58.019 ГОСТ 7796-70 | |
| 28 | Б***0 | Болт М10.6ех30.58.019 ГОСТ 7796-70 | |
| 29 | Г***0 | Гайка М16LН.6.019 ГОСТ 5915-70 | |
| 30 | Ш***0 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 31 | Ш***0 | Шайба 10.65Г.019 ГОСТ 6402-70 | |
| 32 | Ш***8 | Шайба 16.01.019 ГОСТ 11371-78 | |
| 33 | Ш***9 | Шплинт 4х32.019 ГОСТ 397-79 | |
| 34 | Ш***8 | Шпонка 8х7х40 ГОСТ 23360-78 | |
| 35 | Ш***0 | Штифт 6 Пр22ах12 ГОСТ 3128-70 | |
| 36 | К***8 | Кольцо 1В30 ГОСТ 13940-68 | |
| 37 | К***8 | Кольцо Б20 ГОСТ 13942-68 | |
| 38 | М***9 | Манжета 1,2-35х58-1 ГОСТ 8752-79 | |
| 39 | М***9 | Манжета 2,2-50х70-1 ГОСТ 8752-79 | |
| 40 | О***0 | Ось 6-16в12х60.10кпЦ9хр ГОСТ 9650-80 | |
| 41 | О***0 | Ось 6-16в12х80.10кпЦ9хр ГОСТ 9650-80 | |
| 42 | П***5 | Подшипник 111 ГОСТ 8338-75 | |
| 43 | П***5 | Подшипник 207 ГОСТ 8338-75 | |
| 44 | Н***1 | Гайка стяжная М16х110-1 |
