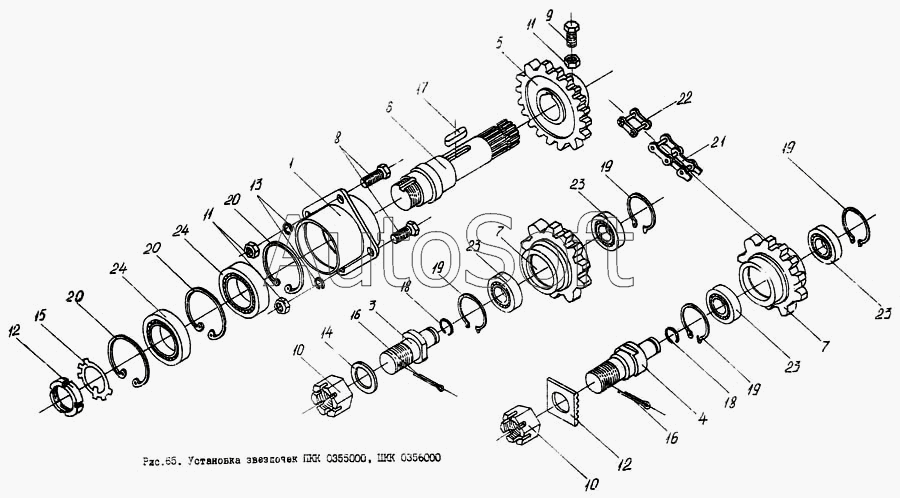

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Установка звездочек ПКК 0355000, ПКК 0356000
1
3
4
5
6
7
7
8
9
10
10
11
11
12
12
13
14
15
16
16
17
18
18
19
19
19
19
20
20
20
21
22
23
23
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК 0355000 | П***0 | Опора звездочки в сборе | |
| ПКК 0356000 | П***0 | Звездочка в сборе | |
| 1 | П***0 | Корпус | |
| 2 | П***2 | Шайба | |
| 3 | П***2 | Ось | |
| 4 | П***4 | Ось | |
| 5 | П***7 | Звездочка | |
| 6 | П***1 | Вал | |
| 7 | П***1 | Звездочка | |
| 8 | Б***0 | Болт М10-6ех35.88.019 ГОСТ 7796-70 | |
| 9 | В***4 | Винт ВМ10-6ех30.14Н.019 ГОСТ 1482-84 | |
| 10 | Г***3 | Гайка М30х2-6G.6.019 ГОСТ 2528-73 | |
| 11 | Г***0 | Гайка М10-6G.6.019 ГОСТ 5915-70 | |
| 12 | Г***0 | Гайка В36х1,5-6G.05.019 ГОСТ 11871-80 | |
| 13 | Ш***0 | Шайба 10.65Г.06 ГОСТ 6402-70 | |
| 14 | Ш***8 | Шайба 30.01.019 ГОСТ 11371-78 | |
| 15 | Ш***0 | Шайба 36.01.019 ГОСТ 11872-80 | |
| 16 | Ш***9 | Шплинт 6,3х50.019 ГОСТ 397-79 | |
| 17 | Ш***8 | Шпонка 10х8х45 ГОСТ 23360-78 | |
| 18 | К***6 | Кольцо В25 ГОСТ 13940-86 | |
| 19 | К***6 | Кольцо В52 ГОСТ 13942-86 | |
| 20 | К***6 | Кольцо В80 ГОСТ 13943-86 | |
| 21 | Ц***5 | Цепь ПР-25,4-6000А ГОСТ 13568-75 | |
| 22 | З***5 | Звено С-ПРЛ-25,4-6000А ГОСТ 13568-75 | |
| 23 | П***5 | Подшипник 180205 ГОСТ 8882-75 | |
| 24 | П***5 | Подшипник 180508 ГОСТ 8882-75 |
