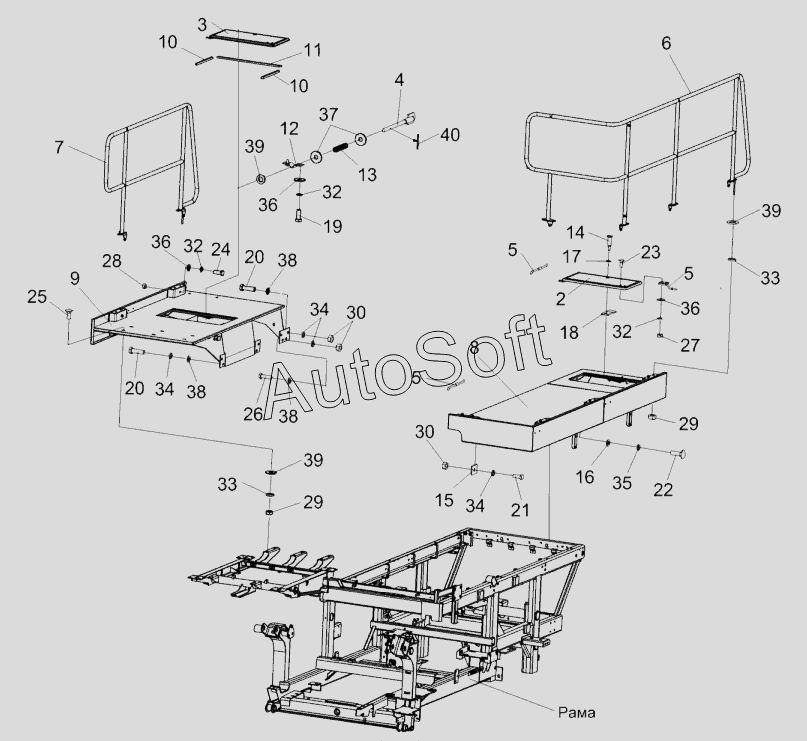

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Площадка входа КГС 0134000
/98.gif)
2
3
4
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
29
30
30
32
32
32
33
33
34
34
34
35
36
36
36
37
38
38
38
39
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0134000 | К***0 | Площадка входа | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Крышка | |
| 3 | К***1 | Крышка | |
| 4 | К***0 | Ось | |
| 5 | К***0 | Фиксатор | |
| 6 | К***0 | Поручень левый | |
| 7 | К***0 | Поручень правый | |
| 8 | К***0 | Настил левый | |
| 9 | К***0 | Настил правый | |
| 10 | К***1 | Прокладка | |
| 11 | К***1 | Прокладка | |
| 12 | К***6 | Кронштейн | |
| 13 | К***4 | Пружина | |
| 14 | К***7 | Палец | |
| 15 | К***2 | Пластина | |
| 16 | К***2 | Шайба | |
| 17 | У***1 | Шайба | |
| 18 | У***7 | Фиксатор | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт М12-6eх40-7796 | |
| 21 | Б***6 | Болт М12-6eх50-7796 | |
| 22 | Б***6 | Болт М16-6eх45-7796 | |
| 23 | Б***2 | Болт М8-6eх20-7802 | |
| 24 | Б***2 | Болт М8-6eХ25-7802 | |
| 25 | Б***2 | Болт М10-6eх25-7802 | |
| 26 | Б***2 | Болт М12-6eх40-7802 | |
| 27 | Г***5 | Гайка М6-6G-5915 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 36 | Ш***8 | Шайба С8.01-6958 | |
| 37 | Ш***8 | Шайба С10.01-6958 | |
| 38 | Ш***8 | Шайба С12.01-6958 | |
| 39 | Ш***1 | Шайба С.10.01-11371 | |
| 40 | Ш***7 | Шплинт 2,5х20-397 |
