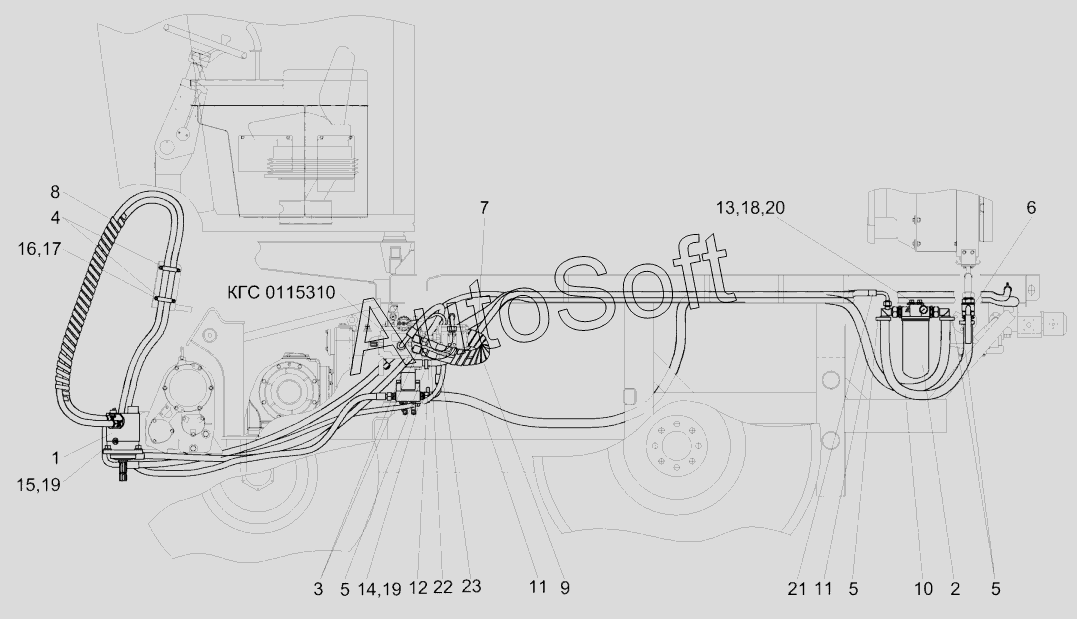

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Гидросистема привода питающего аппарата и адаптеров КГС 0118000 (вид слева)
/148.gif)
1
2
3
4
5
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0118000 | К***0 | Гидросистема привода питающего аппарата и адаптеров | |
| 1 | К***0 | Гидромотор привода адаптеров | |
| 2 | К***0 | Фильтр сливной | |
| 3 | К***0 | Угольник | |
| 4 | К***0 | Прижим | |
| 5 | А***0 | Хомут стяжной | |
| 6 | К***0 | Кран | |
| 7 | Р***0 | Рукав | |
| 8 | О***8 | Оплетка | |
| 9 | О***2 | Лента спиральная | |
| 10 | Р***0 | Рукав | |
| 11 | Р***9 | Рукав | |
| 12 | Р***8 | Рукав | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | Б***6 | Болт М12-6eх25-7796 | |
| 15 | Б***6 | Болт М12-6eх45-7796 | |
| 16 | Б***8 | Болт М6-6eх12-7798 | |
| 17 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 20 | Ш***8 | Шайба C 8.01-6958 | |
| 21 | Р***0 | Рукав высокого давления | |
| 22 | Р***M | Рукав высокого давления | |
| 23 | Р***M | Рукав высокого давления |
