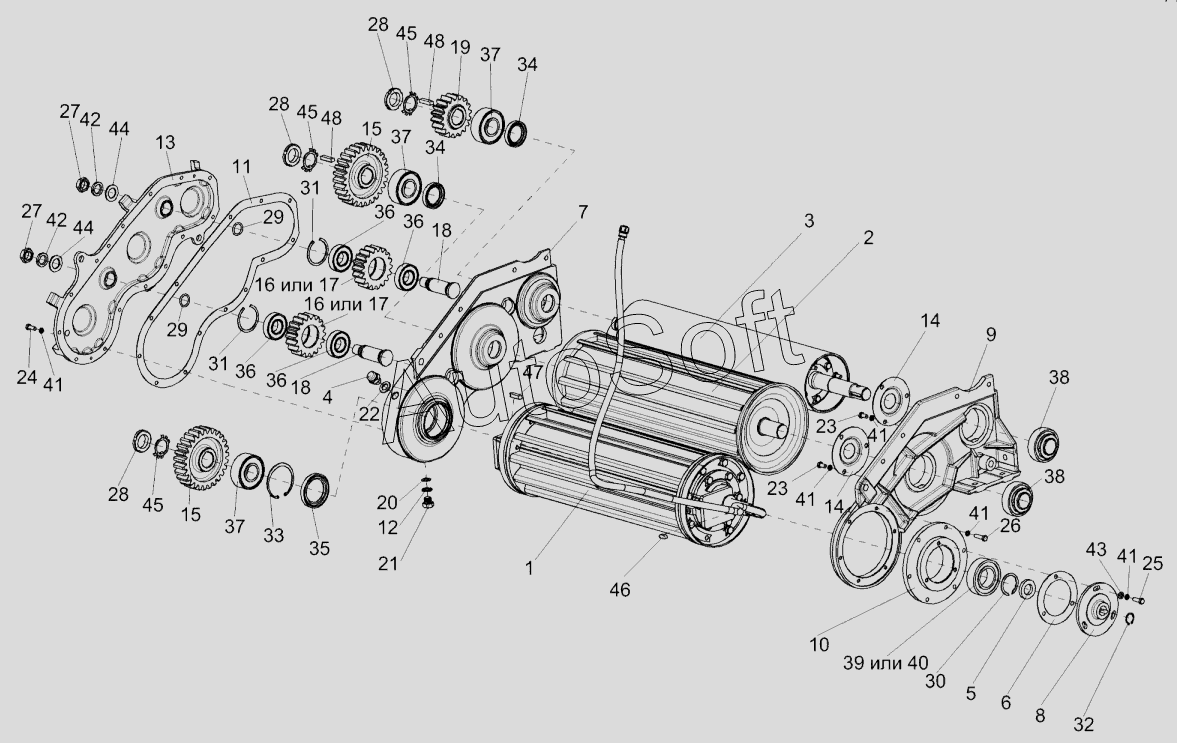

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Вальцы нижние КГС 0103090А
/16.gif)
37
37
37
37
37
28
28
28
29
29
30
31
31
32
33
34
34
35
36
36
36
36
36
36
36
36
27
27
38
38
39
40
41
41
41
41
41
42
42
43
44
44
45
45
45
46
47
48
48
14
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
15
16
16
17
17
18
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0103090А | К***А | Вальцы нижние | |
| 1 | К***А | Валец нижний передний | |
| 2 | К***2 | Валец средний | |
| 3 | К***1 | Валец гладкий | |
| 4 | Р***0 | Сапун | |
| 5 | К***1 | Прокладка | |
| 6 | К***2 | Прокладка | |
| 7 | К***8 | Корпус | |
| 8 | К***1 | Крышка | |
| 9 | К***А | Опора | |
| 10 | К***8 | Корпус | |
| 11 | К***5 | Прокладка | |
| 12 | К***7 | Прокладка | |
| 13 | К***5 | Крышка | |
| 14 | К***1 | Крышка | |
| 15 | К***2 | Колесо | |
| 16 | К***3 | Шестерня | |
| 17 | К***1 | Шестерня | |
| 18 | К***А | Ось | |
| 19 | К***2 | Шестерня | |
| 20 | К***1 | Шайба | |
| 21 | К***5 | Пробка | |
| 22 | Р***2 | Прокладка | |
| 23 | Б***6 | Болт М8-6ех16-7796 | |
| 24 | Б***6 | Болт М8-6ех20-7796 | |
| 25 | Б***6 | Болт М8-6ех25-7796 | |
| 26 | Б***6 | Болт М8-6ех30-7796 | |
| 27 | Г***6 | Гайка М22х1,5-6G-2526 | |
| 28 | Г***1 | Гайка М33х1,5-6Н-11871 | |
| 29 | 0***3 | Кольцо 024-030-36-2-2-9833 | |
| 30 | В***0 | Кольцо | |
| 31 | В***1 | Кольцо | |
| 32 | В***2 | Кольцо В23-13942 | |
| 33 | В***3 | Кольцо В80-13943 | |
| 34 | М***2 | Манжета 2.2-40х60-1-8752 | |
| 35 | М***2 | Манжета 2.2-55х80-1-8752 | |
| 36 | 6***9 | Подшипник | |
| 36 | 6***R | Подшипник 6206-2RSR | |
| 36 | 6***S | Подшипник 6206 2RS | |
| 36 | 6***U | Подшипник | |
| 36 | 6***Е | Подшипник 6206ЕЕ | |
| 37 | 2***S | Подшипник | |
| 37 | 2***S | Подшипник | |
| 37 | 2***9 | Подшипник | |
| 38 | G***B | Подшипник | |
| 39 | 2***1 | Подшипник 2209Е-2RS1 | |
| 40 | 2***H | Подшипник 2209-2RS-TVH | |
| 41 | Ш***2 | Шайба 8.65Г-6402 | |
| 42 | Ш***2 | Шайба 22 65Г-6402 | |
| 43 | Ш***1 | Шайба С.8.01-11371 | |
| 44 | Ш***1 | Шайба С.22.01-11371 | |
| 45 | Ш***2 | Шайба 33.01-11872 | |
| 46 | Ш***0 | Шпонка 8х7х20-23360 | |
| 47 | Ш***0 | Шпонка 10х8х36-23360 | |
| 48 | Ш***0 | Шпонка 2-10х8х36-23360 |
