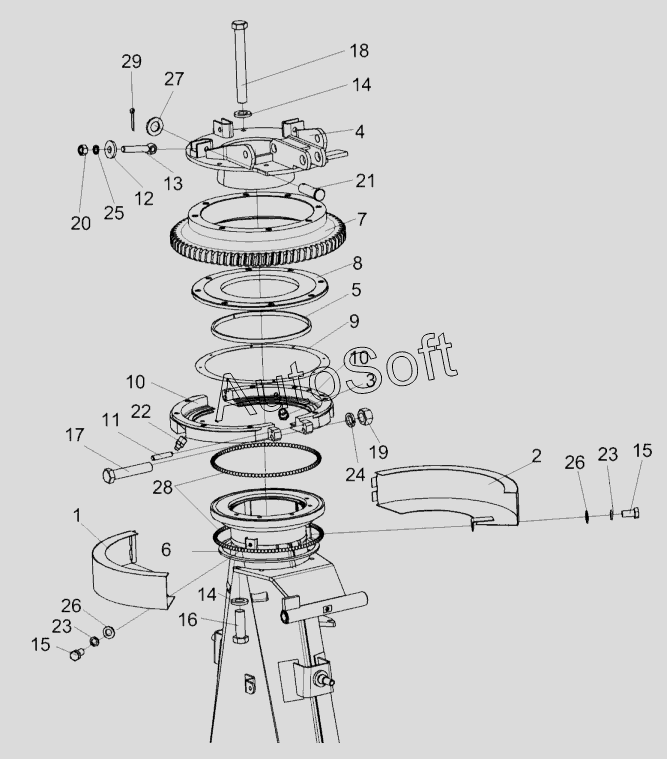

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Основание силосопровода КГС 0150040
/25.gif)
14
14
29
28
27
26
26
25
24
23
23
22
21
20
19
18
17
16
15
15
13
12
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0150040 | К***0 | Основание силосопровода | |
| КГС0150120 | К***0 | Корпус | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Ограждение | |
| 3 | К***0 | Клапан предохранительный | |
| 4 | П***0 | Опора | |
| 5 | К***1 | Уплотнение | |
| 6 | К***1 | Уплотнение | |
| 7 | К***1 | Колесо | |
| 8 | К***4 | Фланец | |
| 9 | К***6 | Прокладка | |
| 10 | К***6 | Полукольцо | |
| 11 | К***5 | Штифт | |
| 12 | П***6 | Шайба | |
| 13 | П***2 | Болт специальный | |
| 14 | У***7 | Шайба | |
| 15 | Б***6 | Болт М8-6ех16-7796 | |
| 16 | Б***6 | Болт М12х1,25-6ех35-7796 | |
| 17 | Б***6 | Болт М12х1, 25-6Gх60-7796 | |
| 18 | Б***6 | Болт М12х1, 25-6ех100-7796 | |
| 19 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 20 | Г***5 | Гайка М16-6G-5915 | |
| 21 | 6***0 | Ось 6-12 b12х40-9650 | |
| 22 | 1***3 | Масленка | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 26 | Ш***1 | Шайба С.8.01-11371 | |
| 27 | Ш***1 | Шайба С.10.01-11371 | |
| 28 | Ш***2 | Шарик 9-5-3722 | |
| 29 | Ш***7 | Шплинт 3,2х20-397 |
