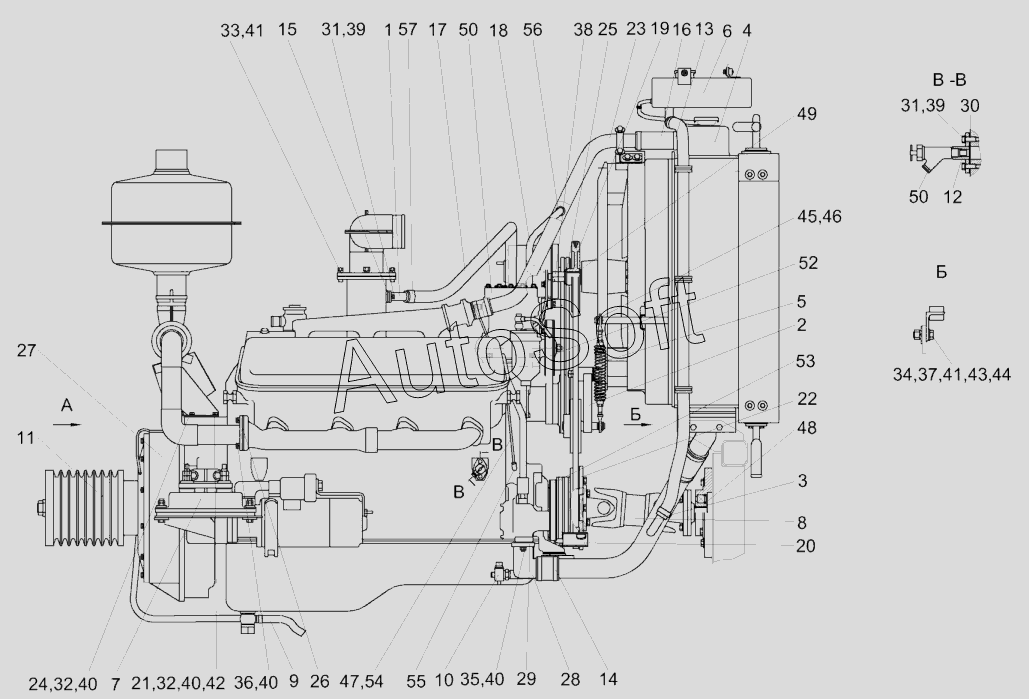

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Установка дизеля ЯМЗ-238АК-1000176/ЯМЗ-238АК-1000411 КГС 0116000А
/33.gif)
44
30
31
31
32
32
33
34
35
36
37
38
39
39
40
40
40
40
41
41
42
43
29
45
46
47
48
49
50
50
52
53
54
55
56
57
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0116000А | К***А | Установка дизеля ЯМЗ-238АК | |
| 1 | К***0 | Патрубок | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Труба водяная | |
| 4 | К***А | Блок радиаторов | |
| 5 | К***0 | Механизм натяжения | |
| 6 | К***0 | Установка бачка расширительного | |
| 7 | К***0 | Амортизатор | |
| 8 | К***0 | Вал карданный | |
| 9 | К***0 | Маслопровод сливной | |
| 10 | К***0 | Кран | |
| 11 | У***2 | Главный привод | |
| 12 | У***0 | Фланец | |
| 13 | А***0 | Хомут стяжной | |
| 14 | А***0 | Хомут стяжной | |
| 15 | К***1 | Прокладка | |
| 16 | К***4 | Рукав | |
| 17 | К***6 | Рукав | |
| 18 | К***7 | Рукав | |
| 19 | К***3 | Шкив | |
| 20 | К***1 | Кронштейн | |
| 21 | К***1 | Пластина регулировочная | |
| 22 | К***6 | Фланец | |
| 23 | К***1 | Труба | |
| 24 | К***2 | Шайба | |
| 25 | К***2 | Шайба | |
| 26 | К***3 | Прокладка | |
| 27 | К***1 | Корпус | |
| 28 | К***5 | Патрубок | |
| 29 | У***1 | Прокладка | |
| 30 | У***3 | Прокладка | |
| 31 | Б***6 | Болт М8-6eх20-7796 | |
| 32 | Б***6 | Болт М10-6eх30-7796 | |
| 33 | Б***6 | Болт М12-6eх30-7796 | |
| 34 | Б***6 | Болт М12-6eх35-7796 | |
| 35 | Г***5 | Гайка М10х1-6G-5915 | |
| 36 | Г***5 | Гайка М10-6G-5915 | |
| 37 | Г***5 | Гайка М12-6G-5915 | |
| 38 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 39 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 41 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 42 | Ш***8 | Шайба C 8.01-6958 | |
| 43 | Ш***8 | Шайба C 12.01-6958 | |
| 44 | Ш***1 | Шайба C.12.01-11371 | |
| 45 | Ш***1 | Шайба C.16.01-11371 | |
| 46 | Ш***7 | Шплинт 3,2х32-397 | |
| 47 | 0***3 | Кольцо 008-011-19-2-2-18829/9833 | |
| 48 | В***0 | Кольцо В60-13940 | |
| 49 | Ш***0 | Шпонка 8х7х25-23360 | |
| 50 | 5***2 | Компрессор | |
| 51 | В***О | Кран ВС11-О | |
| 52 | B***i | Ремень | |
| 53 | B***i | Ремень BX 908Lw17X865Li | |
| 54 | 5***8 | Трубка со шлангом | |
| 55 | 3***1 | Угольник | |
| 56 | T***2 | Хомут червячный | |
| 57 | T***2 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
