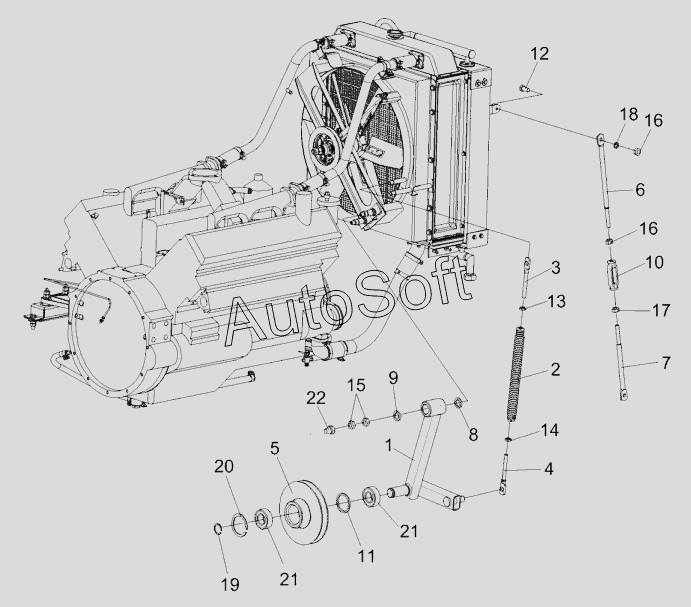

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Установка рычага КГС 0116230 и растяжки КИЛ-1-0116330
/39.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0116230 | К***0 | Рычаг | |
| КГС0116540 | К***0 | Механизм натяжения | |
| КИЛ-1-0116330 | К***0 | Растяжка | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Пружина | |
| 3 | К***4 | Зацеп | |
| 4 | К***5 | Зацеп | |
| 5 | К***2 | Шкив натяжной | |
| 6 | К***5 | Зацеп | |
| 7 | К***1 | Зацеп | |
| 8 | К***8 | Шайба специальная | |
| 9 | К***2 | Шайба | |
| 10 | А***1 | Стяжка | |
| 11 | 6***0 | Кольцо распорное | |
| 12 | Б***6 | Болт М12-6eх25-7796 | |
| 13 | Г***6 | Гайка М12-6G-2526 | |
| 14 | Г***6 | Гайка М12-LH-6G-2526 | |
| 15 | Г***6 | Гайка М16-6G-2526 | |
| 16 | Г***5 | Гайка М12-6G-5915 | |
| 17 | Г***5 | Гайка М12-LH-6G-5915 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | В***1 | Кольцо В25-13941 | |
| 20 | В***1 | Кольцо | |
| 21 | 1***2 | Подшипник 180505-8882 | |
| 22 | 1***3 | Масленка 1.1-19853 |
