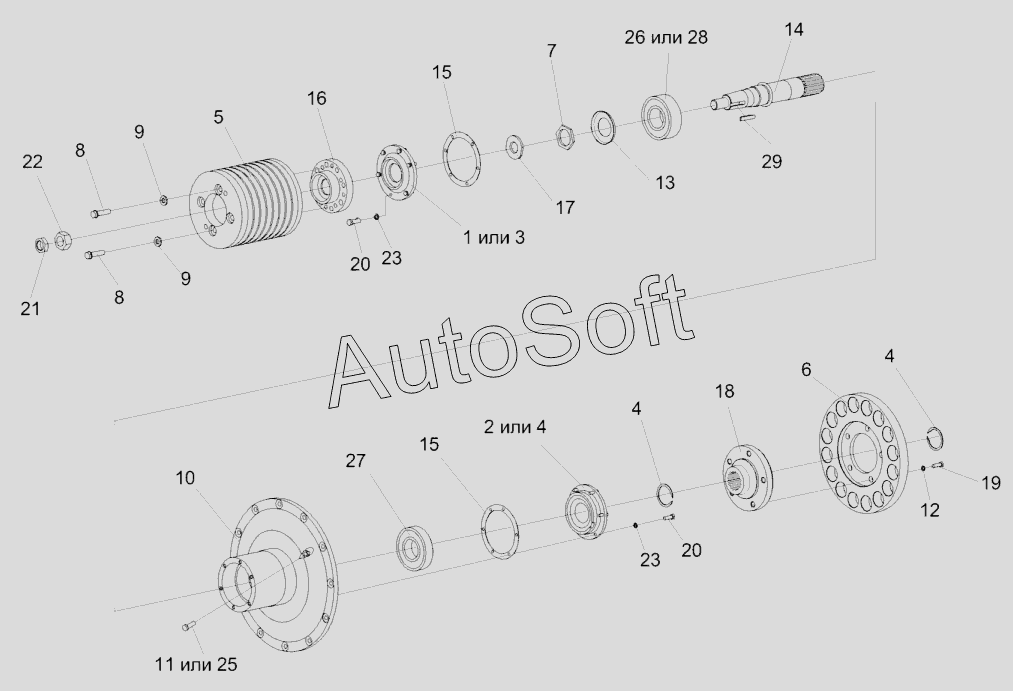

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Главный привод УЭС-4-0400050-02
/41.gif)
1
2
3
4
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
23
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-4-0400050-02 | У***2 | Главный привод | |
| УЭС-4-0400060 | У***0 | Установка вала главного привода | |
| УЭС-4-0400390 | У***0 | Диск ведомый | |
| 1 | 3***0 | Корпус манжеты | |
| 2 | 3***0 | Корпус манжеты | |
| 3 | 3***0 | Корпус манжеты | |
| 4 | 3***А | Корпус манжеты | |
| 5 | К***5 | Шкив | |
| 6 | К***А | Полумуфта | |
| 7 | К***6 | Гайка | |
| 8 | У***3 | Болт | |
| 9 | У***5 | Шайба | |
| 10 | У***1 | Крышка картера маховика | |
| 11 | У***3 | Пробка | |
| 12 | 1***0 | Шайба | |
| 13 | 1***2 | Маслоотражатель | |
| 14 | 3***1 | Вал шлицевой | |
| 15 | 3***1 | Прокладка | |
| 16 | 3***А | Ступица шкива | |
| 17 | 3***1 | Шайба | |
| 18 | 3***2 | Втулка шлицевая | |
| 19 | 3***4 | Болт крепления маховика | |
| 20 | Б***6 | Болт М8-6ех25-7796 | |
| 21 | Г***6 | Гайка М30х2-6G-2526 | |
| 22 | Г***5 | Гайка М30х2-6G-5915 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | В***0 | Кольцо В60-13940 | |
| 25 | 3***m | Пробка 3КГ 1/4'' | |
| 26 | 3***1 | Подшипник 3612Г-5721 | |
| 27 | 3***8 | Подшипник 312-8338 | |
| 28 | 5***6 | Подшипник 53612Г-24696 | |
| 29 | Ш***0 | Шпонка 2-8х7х25-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
