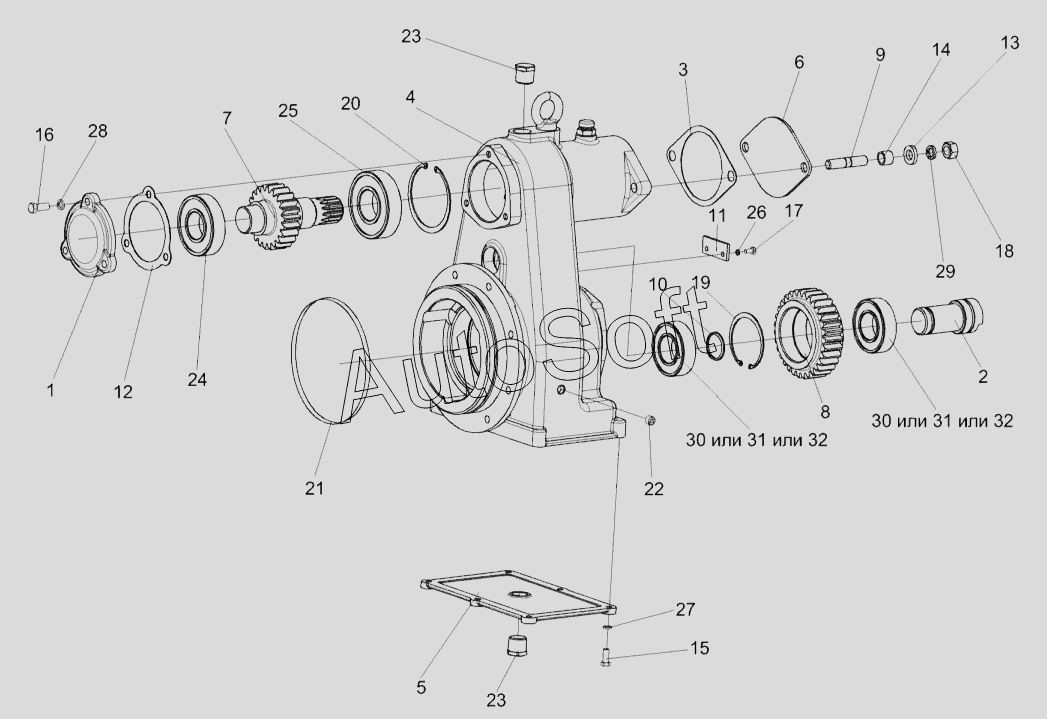

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Мультипликатор КГС 0104030
/53.gif)
25
17
18
19
20
21
22
23
23
24
16
26
27
28
29
30
30
31
31
32
32
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0104030 | К***0 | Мультипликатор | |
| 1 | К***0 | Крышка | |
| 2 | П***0 | Ось | |
| 3 | К***2 | Прокладка | |
| 4 | К***1 | Корпус | |
| 5 | К***3 | Крышка | |
| 6 | К***2 | Крышка | |
| 7 | К***1 | Вал-шестерня | |
| 8 | К***2 | Шестерня | |
| 9 | К***9 | Шпилька | |
| 10 | К***2 | Шайба | |
| 11 | П***А | Упор | |
| 12 | Ж***1 | Прокладка | |
| 13 | У***3 | Шайба | |
| 14 | 3***6 | Втулка | |
| 15 | Б***6 | Болт М8-6ех20-7796 | |
| 16 | Б***6 | Болт М10-6ех25-7796 | |
| 17 | Б***8 | Болт М6-6ех12-7798 | |
| 18 | Г***5 | Гайка М14-6G-5915 | |
| 19 | В***3 | Кольцо В80-13943 | |
| 20 | В***3 | Кольцо | |
| 21 | 1***3 | Кольцо 180-190-46-2-2-18829/9833 | |
| 22 | 2***m | Пробка 2-КГ dm | |
| 23 | К***” | Пробка КГ dm | |
| 24 | 3***8 | Подшипник 308-8338 | |
| 25 | 3***9 | Подшипник 309-8339 | |
| 26 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 30 | 2***E | Подшипник 22208E | |
| 31 | 2***3 | Подшипник 22208EAW33 | |
| 32 | 2***3 | Подшипник 22208CJW33 |
