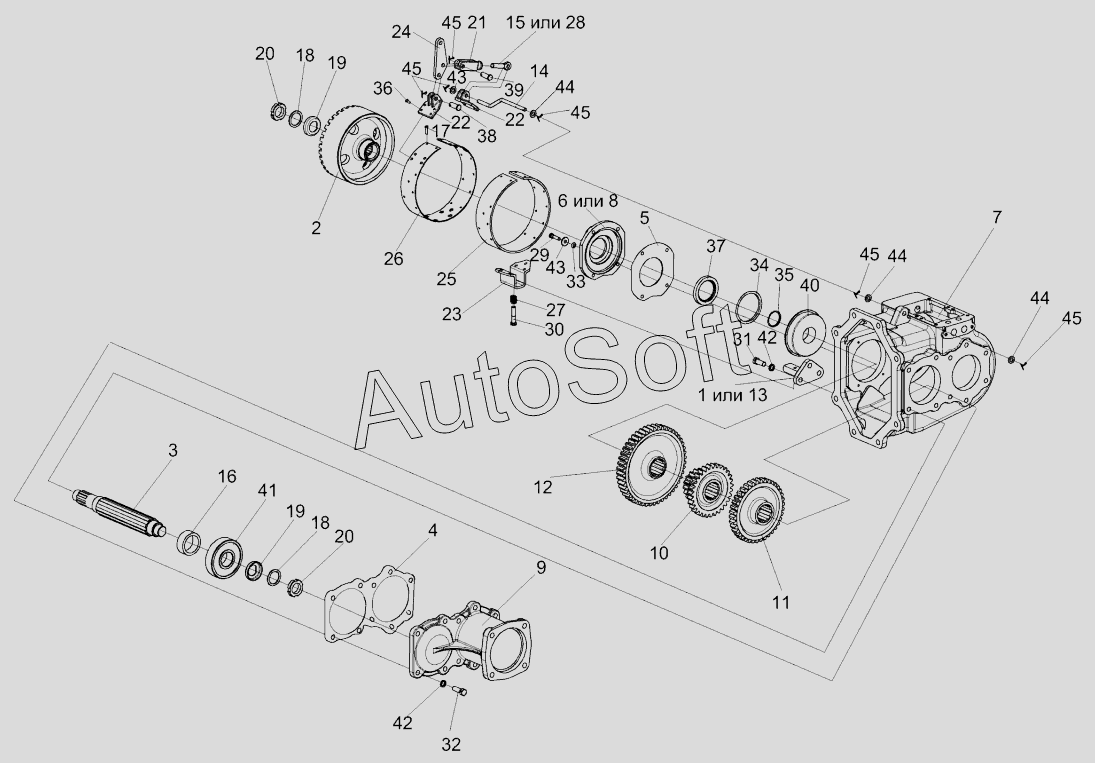

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Коробка передач КГС 0107020
/70.gif)
34
23
24
25
26
27
28
29
30
31
32
33
22
22
35
36
37
38
39
40
41
42
42
43
43
44
44
44
45
45
45
45
45
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
18
19
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0107020 | К***0 | Коробка передач | |
| 1 | К***0 | Палец тормоза | |
| 2 | К***1 | Шкив | |
| 3 | К***8 | Вал | |
| 4 | К***1 | Прокладка стакана | |
| 5 | К***А | Прокладка | |
| 6 | К***6 | Крышка подшипника | |
| 7 | К***А | Корпус коробки | |
| 8 | К***А | Крышка подшипника | |
| 9 | К***8 | Стакан | |
| 10 | К***4 | Блок шестерен | |
| 11 | К***3 | Шестерня | |
| 12 | К***5 | Шестерня | |
| 13 | К***5 | Палец тормоза | |
| 14 | К***1 | Ось | |
| 15 | К***2 | Ушко | |
| 16 | К***4 | Втулка распорная | |
| 17 | 0***8 | Заклепка | |
| 18 | 4***8 | Кольцо | |
| 19 | 4***9 | Шайба замочная | |
| 20 | 4***А | Гайка | |
| 21 | 2***1 | Вилка | |
| 22 | 2***2 | Накладка | |
| 23 | 4***А | Скоба | |
| 24 | 4***5 | Рычаг | |
| 25 | 5***2 | Лента | |
| 25 | 5***6 | Лента тормоза | |
| 26 | 5***2 | Лента | |
| 27 | 6***А | Пружина | |
| 28 | 6***4 | Ушко | |
| 29 | Б***6 | Болт М8-6ех30-7796 | |
| 30 | Б***6 | Болт 3М10-6ех45-7796 | |
| 31 | Б***6 | Болт М12-6ех30-7796 | |
| 32 | Б***6 | Болт М12-6ех35-7796 | |
| 33 | 0***3 | Кольцо 008-012-25-2-2-18829/9833 | |
| 34 | К***3 | Кольцо упорное 120-2893 | |
| 35 | 0***3 | Кольцо 038-044-36-2-2-18829/9833 | |
| 36 | З***0 | Заклепка 6х18-10300 | |
| 37 | М***2 | Манжета 2.2-55х80-1-8752 | |
| 38 | 6***0 | Ось | |
| 39 | 6***0 | Ось 6-10 b12х32-9650 | |
| 40 | 5***3 | Подшипник 50409-2893 | |
| 41 | 4***8 | Подшипник | |
| 42 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 43 | Ш***8 | Шайба С.8.01-6958 | |
| 44 | Ш***1 | Шайба С.10.01-11371 | |
| 45 | Ш***0 | Шплинт 2, 5х18-3970 |
