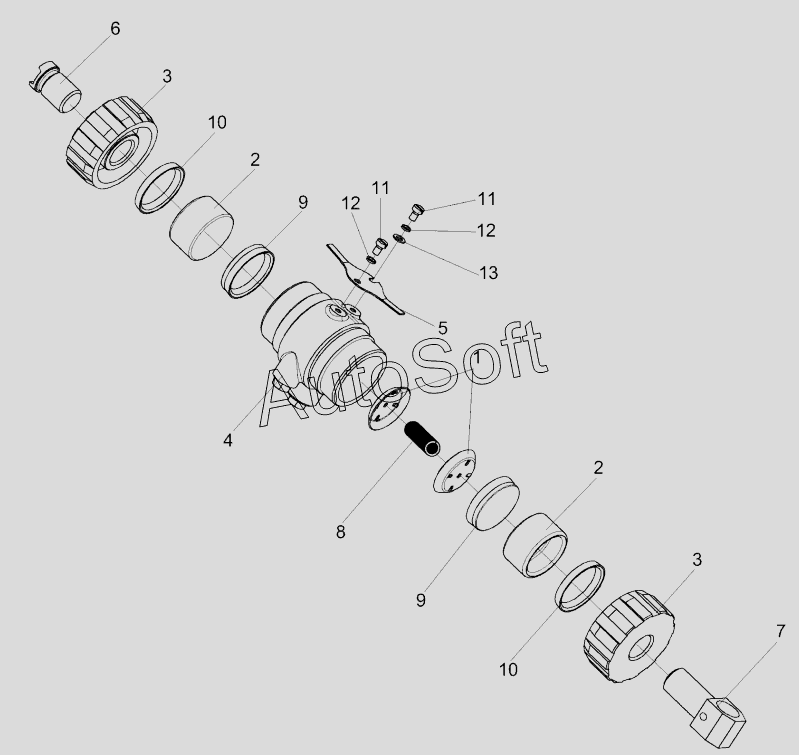

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2015). Цилиндры тормозные 54-4-4-1-4 и 54-4-4-1-5
/77.gif)
1
2
2
3
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54-4-4-1-4 | 5***4 | Цилиндр тормозной | |
| 54-4-4-1-5 | 5***5 | Цилиндр тормозной | |
| 1 | К***1 | Чашка распорная | |
| 2 | 5***2 | Поршень | |
| 3 | 5***3 | Колпак | |
| 4 | 5***4 | Цилиндр | |
| 5 | 5***2 | Пружина | |
| 6 | 5***6 | Палец опорный | |
| 7 | 5***3 | Ушко | |
| 8 | 7***1 | Пружина | |
| 9 | 7***А | Манжета | |
| 10 | 0***3 | Кольцо 055-060-30-2-2-18229/9833 | |
| 11 | В***1 | Винт В.М5-6ех8-1491 | |
| 12 | Ш***2 | Шайба 5.65Г-6402 | |
| 13 | Ш***1 | Шайба С.5.01-11371 |
