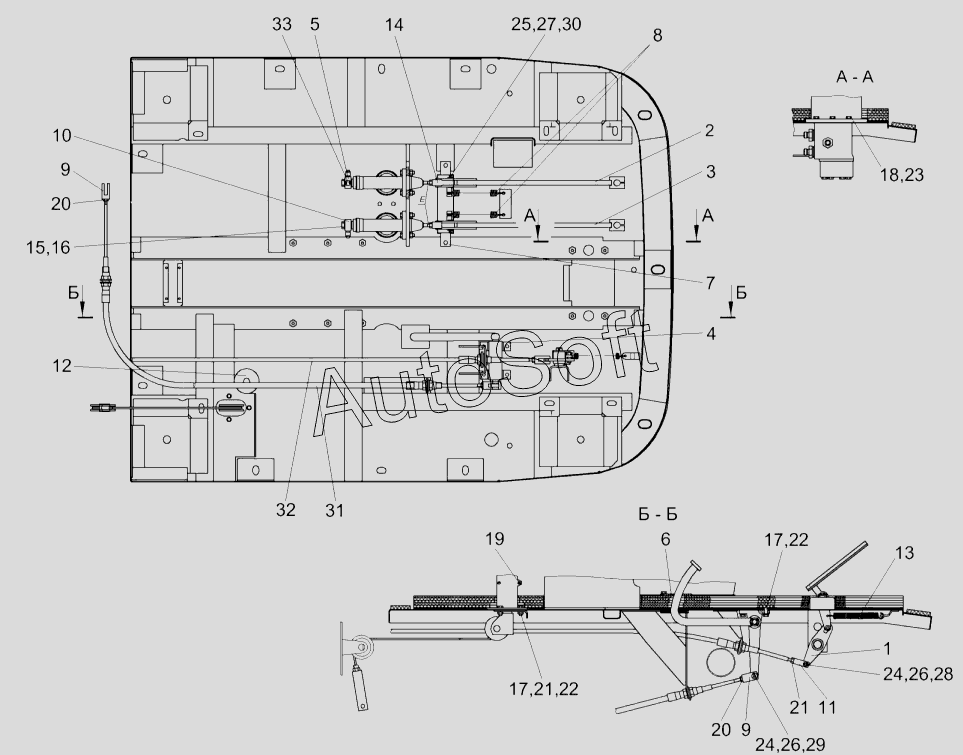

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Площадка управления КГС 0119000 (вид снизу)
/103.gif)
26
26
18
19
20
20
21
21
22
22
23
24
24
25
17
17
27
28
29
30
31
32
33
9
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Рычаг | |
| 3 | К***1 | Рычаг | |
| 4 | К***0 | Привод | |
| 5 | У***0 | Угольник | |
| 6 | К***9 | Заглушка | |
| 7 | К***6 | Ось | |
| 8 | У***А | Пружина | |
| 9 | К***1 | Вилка | |
| 10 | У***2 | Угольник | |
| 11 | У***3 | Вилка | |
| 12 | У***3 | Втулка | |
| 13 | Р***Б | Пружина | |
| 14 | Р***2 | Вилка | |
| 15 | 5***3 | Болт | |
| 16 | 7***5 | Прокладка | |
| 17 | Б***6 | Болт М8-6eх20-7796 | |
| 18 | Б***6 | Болт М10-6eх25-7796 | |
| 19 | В***3 | Винт В.М4-6eх25-17473 | |
| 20 | Г***5 | Гайка М6-6G-5915 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 24 | Ш***1 | Шайба С.6.01-11371 | |
| 25 | Ш***1 | Шайба С.8.01-11371 | |
| 26 | Ш***7 | Шплинт 1,6х16-397 | |
| 27 | Ш***7 | Шплинт 2х20-397 | |
| 28 | 6***0 | Ось 6-6 b12х25-9650 | |
| 29 | 6***0 | Ось 6-6 b12х30-9650 | |
| 30 | 6***0 | Ось 6-8 b12х30-9650 | |
| 31 | 1***0 | Трос дистанционного управления 112-075-03300 | |
| 32 | 1***0 | Трос дистанционного управления 112-075-03500 | |
| 33 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э |
