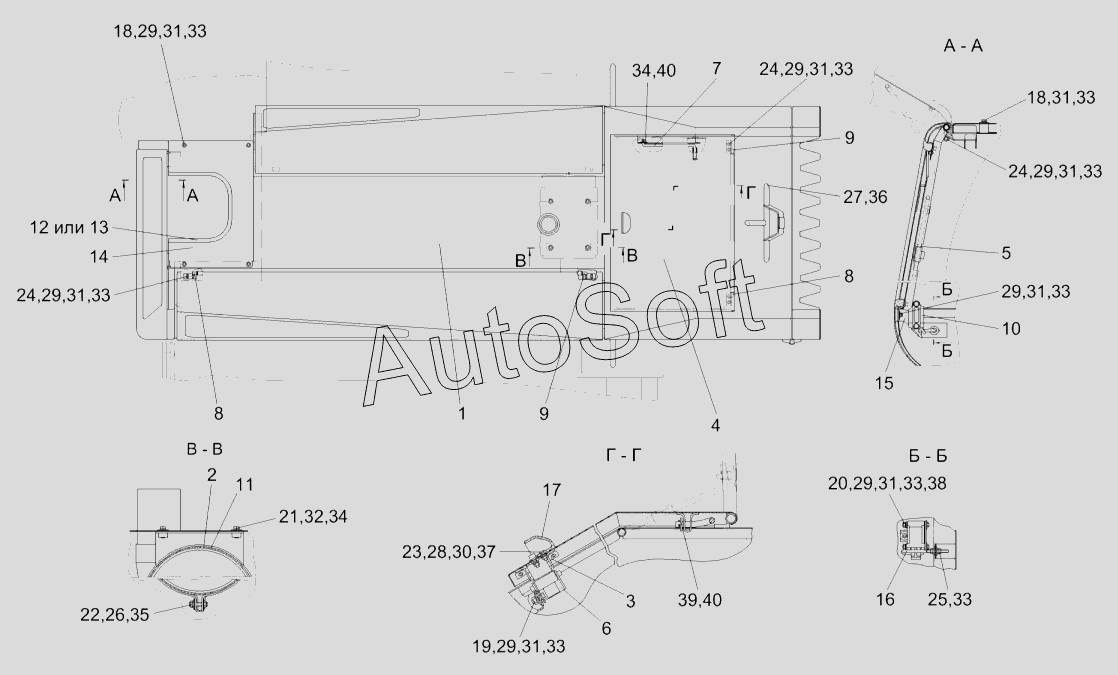

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Установка капотов КГС 0128000 (вид сверху)
/129.gif)
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
24
25
26
27
28
29
29
29
29
29
29
29
30
31
31
31
31
31
31
31
31
32
33
33
33
33
33
33
33
33
33
34
34
35
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0128000 | К***0 | Установка капотов | |
| 1 | К***0 | Каркас | |
| 2 | К***0 | Хомут | |
| 3 | К***0 | Фиксатор | |
| 4 | К***А | Крышка | |
| 5 | К***0 | Фиксатор | |
| 6 | К***А | Замок | |
| 7 | К***7 | Упор | |
| 8 | К***0 | Петля | |
| 9 | К***1 | Петля | |
| 10 | У***0 | Замок | |
| 11 | 2***1 | Воздухоочиститель | |
| 12 | К***8 | Уплотнение | |
| 13 | К***9 | Профиль | |
| 14 | К***3 | Крышка | |
| 15 | К***6 | Кронштейн | |
| 16 | К***7 | Фиксатор | |
| 17 | К***5 | Рукоятка | |
| 18 | Б***6 | Болт М8-6eх16-7796 | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт М8-6eх65-7796 | |
| 21 | Б***6 | Болт М10-6eх40-7796 | |
| 22 | Б***6 | Болт М12-6eх25-7796 | |
| 23 | Б***2 | Болт М6-6eх20-7802 | |
| 24 | Б***2 | Болт М8-6eх20-7802 | |
| 25 | Г***6 | Гайка М8-6G-2526 | |
| 26 | Г***6 | Гайка М10-6G-2526 | |
| 27 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 28 | Г***5 | Гайка М6-6G-5915 | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***8 | Шайба | |
| 34 | Ш***8 | Шайба А10.01-6958 | |
| 35 | Ш***8 | Шайба А12.01-6958 | |
| 36 | Ш***8 | Шайба А 20.01-6958 | |
| 37 | Ш***1 | Шайба С.6.01-11371 | |
| 38 | Ш***1 | Шайба С.8.01-11371 | |
| 39 | Ш***1 | Шайба С.10.01-11371 | |
| 40 | Ш***7 | Шплинт 2,5х18-397 |
