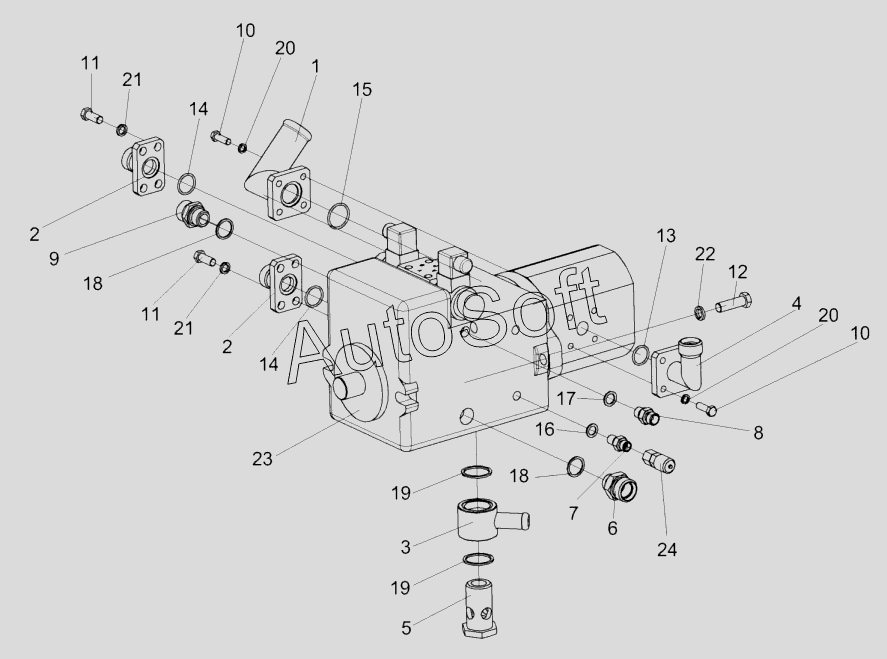

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Гидронасос двухсекционный КГС 0115300А
/157.gif)
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0115300А | К***А | Гидронасос двухсекционный | |
| 1 | К***0 | Фланец | |
| 2 | К***0 | Фланец | |
| 3 | К***А | Угольник поворотный | |
| 4 | К***0 | Фланец | |
| 5 | К***А | Болт поворотного угольника | |
| 6 | К***2 | Штуцер | |
| 7 | К***1 | Штуцер | |
| 8 | К***4 | Штуцер | |
| 9 | К***5 | Штуцер | |
| 10 | Б***6 | Болт М8-6ех25-7796 | |
| 11 | Б***6 | Болт М10-6ех25-7796 | |
| 12 | Б***6 | Болт | |
| 13 | 0***3 | Кольцо 022-026-25-2-2-18829/9833 | |
| 14 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 15 | 0***3 | Кольцо 030-034-25-2-2-18829/9833 | |
| 16 | П***8 | Прокладки 12 М1-23358 | |
| 17 | П***8 | Прокладки 14 М1-23358 | |
| 18 | П***8 | Прокладки 22 М1-23358 | |
| 19 | П***8 | Прокладки 33 М1-23358 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 23 | А***1 | Гидронасос двухсекционный | |
| 24 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
