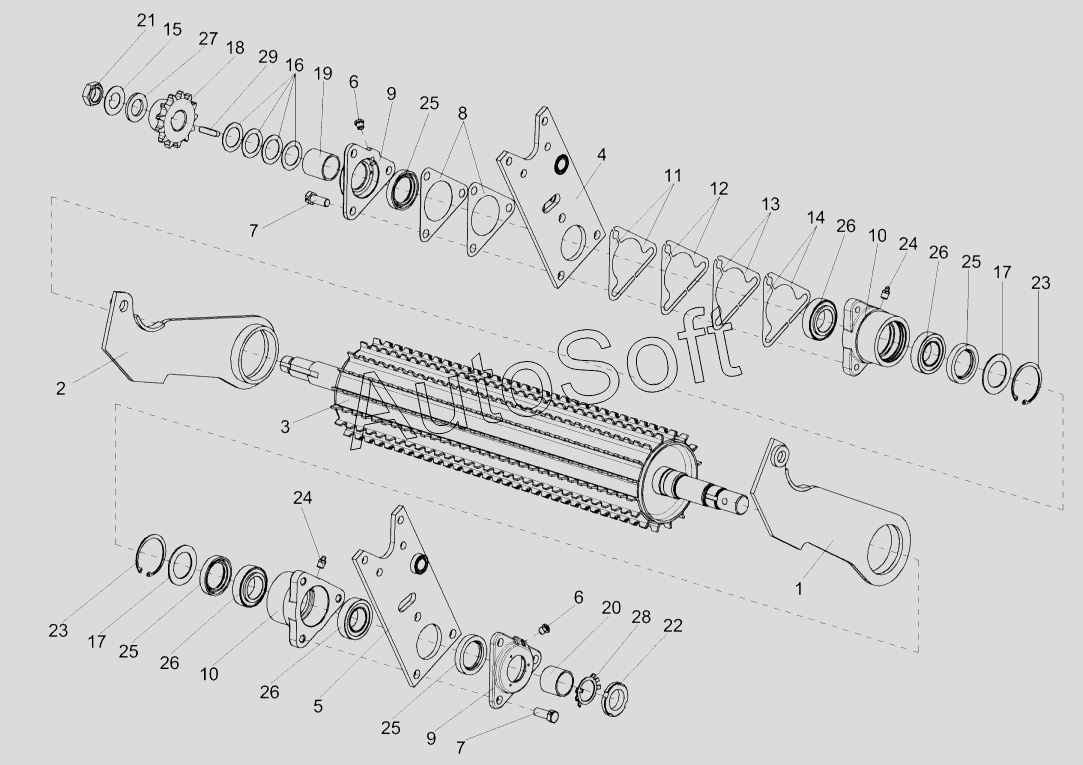

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Валец задний КГС 0103560
/14.gif)
1
2
3
4
5
6
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
24
25
25
25
25
26
26
26
26
26
26
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0103560 | К***0 | Валец задний | |
| 1 | К***0 | Рычаг | |
| 2 | К***1 | Рычаг | |
| 3 | К***А | Валец задний | |
| 4 | К***0 | Пластина | |
| 5 | К***0 | Пластина | |
| 6 | К***0 | Клапан предохранительный | |
| 7 | К***2 | Болт | |
| 8 | К***А | Прокладка | |
| 9 | К***А | Крышка | |
| 9 | К***0 | Крышка | |
| 10 | К***8 | Корпус | |
| 10 | К***0 | Корпус | |
| 11 | К***Б | Прокладка регулировочная | |
| 12 | К***1 | Прокладка регулировочная | |
| 13 | К***2 | Прокладка регулировочная | |
| 14 | К***3 | Прокладка регулировочная | |
| 15 | К***3 | Шайба стопорная | |
| 16 | К***1 | Шайба регулировочная | |
| 17 | К***4 | Шайба защитная | |
| 18 | К***А | Звездочка | |
| 19 | К***1 | Втулка | |
| 20 | К***1 | Втулка | |
| 21 | Г***6 | Гайка М24х2-6G-2526 | |
| 22 | Г***1 | Гайка М33х1, 5-6H-11871 | |
| 23 | В***3 | Кольцо | |
| 24 | 1***3 | Масленка | |
| 25 | М***2 | Манжета 2.2-40х60-1-8752 | |
| 26 | 3***Х | Подшипник 32007-Х | |
| 26 | 3***C | Подшипник 32007C | |
| 26 | 3***9 | Подшипник 32007ХТN9 | |
| 26 | 4***Х | Подшипник 4T-32007Х | |
| 26 | H***J | Подшипник HR32007XJ | |
| 27 | Ш***1 | Шайба С.24.01-11371 | |
| 28 | Ш***2 | Шайба 33.01-11872 | |
| 29 | Ш***0 | Шпонка 2-8х7х36-23360 |
