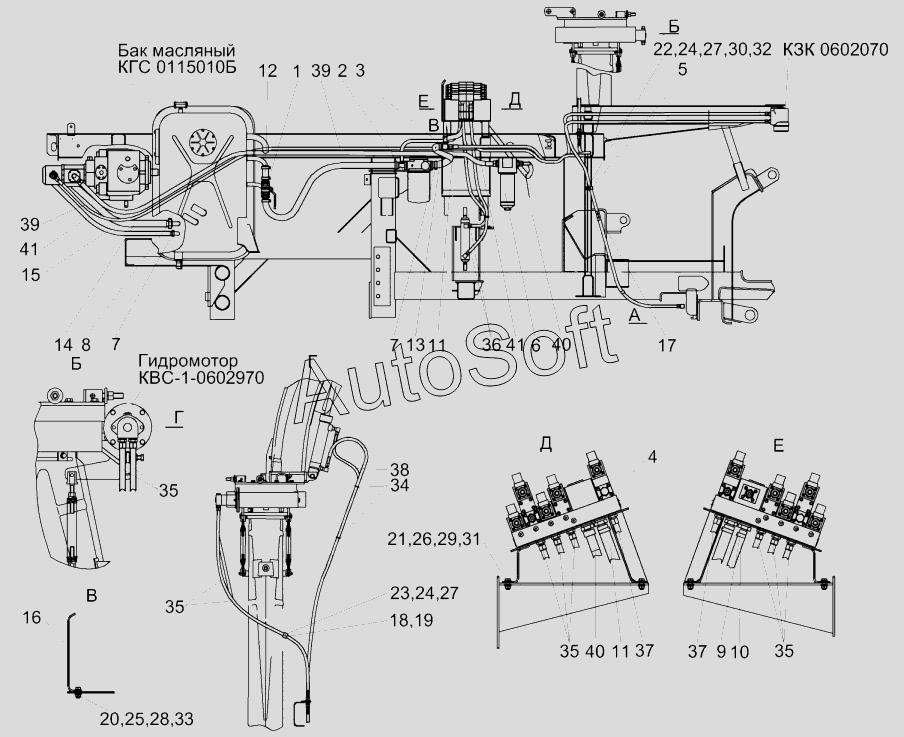

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Гидросистема рабочих органов и рулевого управления КГС 0125000 (вид справа)
/161.gif)
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
35
35
35
35
36
37
37
38
39
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0125000 | К***0 | Гидросистема рабочих органов и рулевого управления | |
| 1 | К***0 | Кран | |
| 2 | К***0 | Фильтр сливной | |
| 3 | К***0 | Тройник | |
| 4 | К***0 | Гидроблок | |
| 5 | К***0 | Хомут | |
| 6 | К***0 | Фильтр напорный | |
| 7 | А***0 | Хомут стяжной | |
| 8 | А***0 | Хомут стяжной | |
| 9 | А***0 | Хомут стяжной | |
| 10 | Р***0 | Рукав | |
| 11 | Р***5 | Рукав | |
| 12 | Р***5 | Рукав | |
| 13 | Р***5 | Рукав | |
| 14 | Р***0 | Рукав всасывающий | |
| 15 | Р***0 | Рукав | |
| 16 | К***3 | Щиток | |
| 17 | П***6 | Штуцер переборочный | |
| 18 | К***1 | Прокладка | |
| 19 | К***3 | Прижим | |
| 20 | Б***6 | Болт М8-6eх20-7796 | |
| 21 | Б***6 | Болт М10-6eх30-7796 | |
| 22 | Б***8 | Болт М6-6eх25-7798 | |
| 23 | Б***8 | Болт М6-6eх35-7798 | |
| 24 | Г***5 | Гайка М6-6G-5915 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***8 | Шайба C 6.01-6958 | |
| 31 | Ш***8 | Шайба C 10.01-6958 | |
| 32 | Ш***1 | Шайба C.6.01-11371 | |
| 33 | Ш***1 | Шайба C.8.01-11371 | |
| 34 | 2***2 | Лента стяжная | |
| 35 | Р***0 | Рукав высокого давления | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления |
