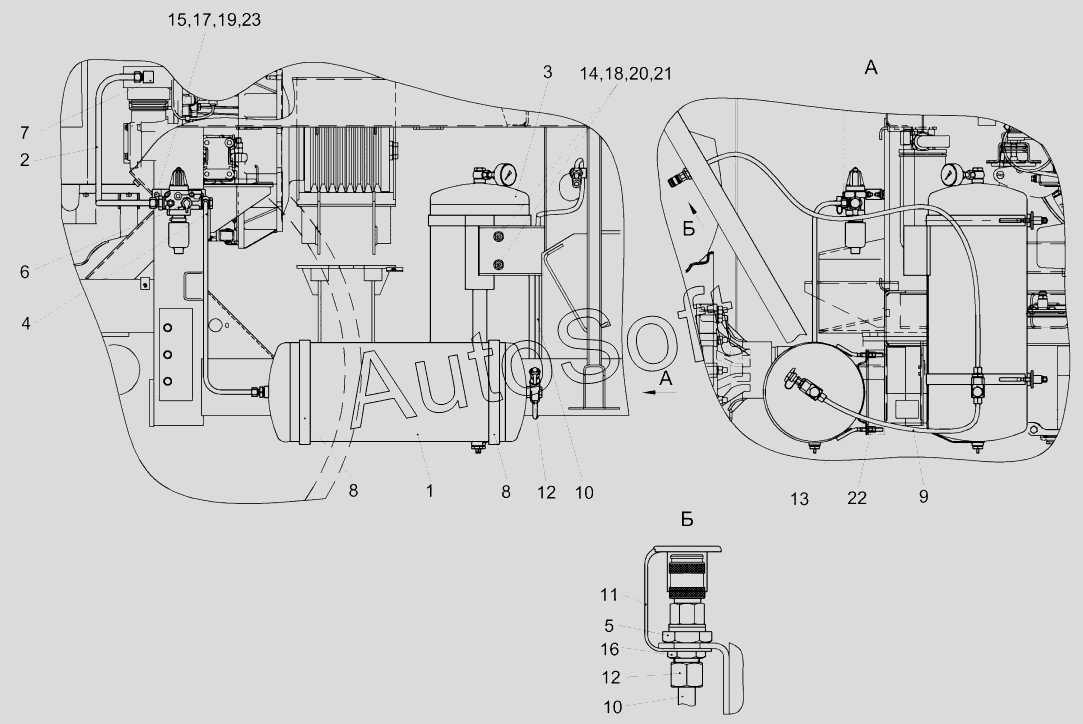

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Пневмосистема КГС 0180000
/170.gif)
12
12
23
22
21
20
19
18
17
16
15
14
13
11
10
10
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0180000 | К***0 | Пневмосистема | |
| 1 | К***0 | Ресивер | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Ресивер | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Пневмовывод | |
| 6 | К***0 | Регулятор давления | |
| 7 | У***0 | Угольник | |
| 8 | К***0 | Хомут | |
| 9 | К***1 | Пневмотрубка | |
| 10 | К***1 | Пневмотрубка | |
| 11 | К***1 | Заглушка наружная | |
| 12 | У***1 | Гайка | |
| 13 | 8***1 | Прокладка воздушного баллона | |
| 14 | Б***6 | Болт М10-6eх30-7796 | |
| 15 | Б***2 | Болт М8-6eх20-7802 | |
| 16 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 20 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 21 | Ш***8 | Шайба С10.01-6958 | |
| 22 | Ш***0 | Шайба А10.01-10450 | |
| 23 | Ш***1 | Шайба С.8.01-11371 |
