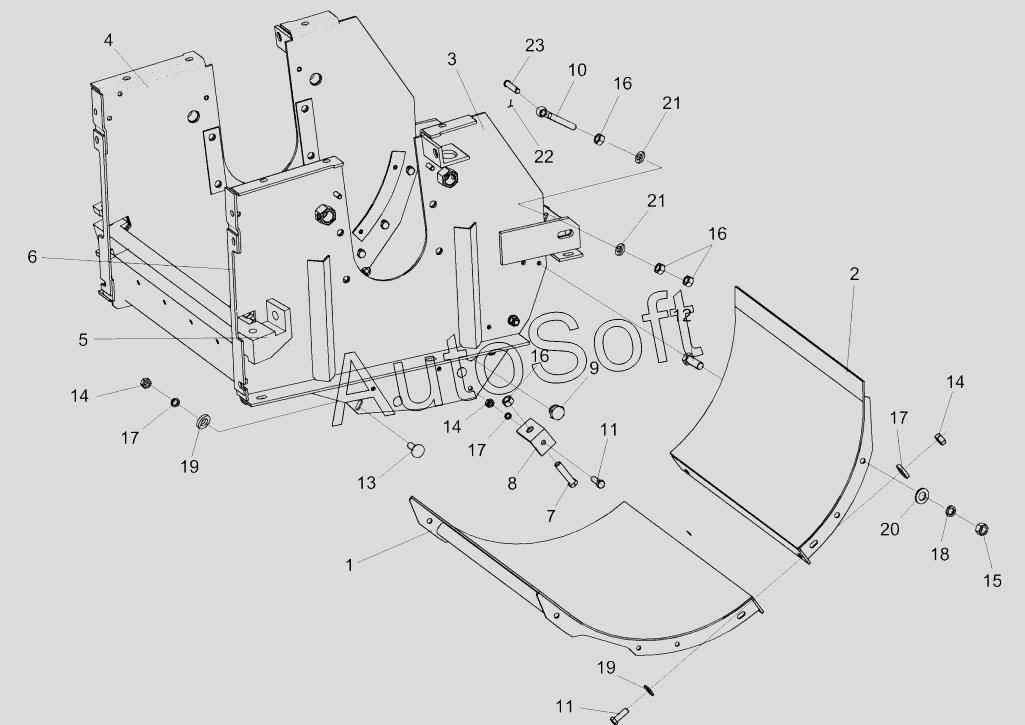

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Рама барабана КГС 0150080А
/21.gif)
12
23
22
21
21
20
19
19
18
17
17
17
16
16
16
15
14
14
14
13
11
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0150080А | К***А | Рама барабана | |
| 1 | К***0 | Поддон | |
| 2 | К***0 | Поддон | |
| 3 | К***А | Стенка | |
| 4 | К***1 | Стенка | |
| 5 | К***4 | Подбрусник | |
| 6 | К***6 | Ребро | |
| 7 | К***3 | Болт специальный | |
| 8 | К***3 | Уголок | |
| 9 | К***7 | Пробка | |
| 10 | Б***3 | Болт В.М14-6eх100-3033 | |
| 11 | Б***6 | Болт М10-6eх30-7796 | |
| 12 | Б***6 | Болт М12-6eх30-7796 | |
| 13 | Б***2 | Болт М10-6eх30-7802 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | Г***5 | Гайка М12-6G-5915 | |
| 16 | Г***9 | Гайка М14-6G.8.019 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | Ш***1 | Шайба C.10.01-11371 | |
| 20 | Ш***1 | Шайба C.12.01-11371 | |
| 21 | Ш***1 | Шайба C.14.01-11371 | |
| 22 | Ш***7 | Шплинт 2,5х20-397 | |
| 23 | 6***0 | Ось 6-12 b12х55-9650 |
