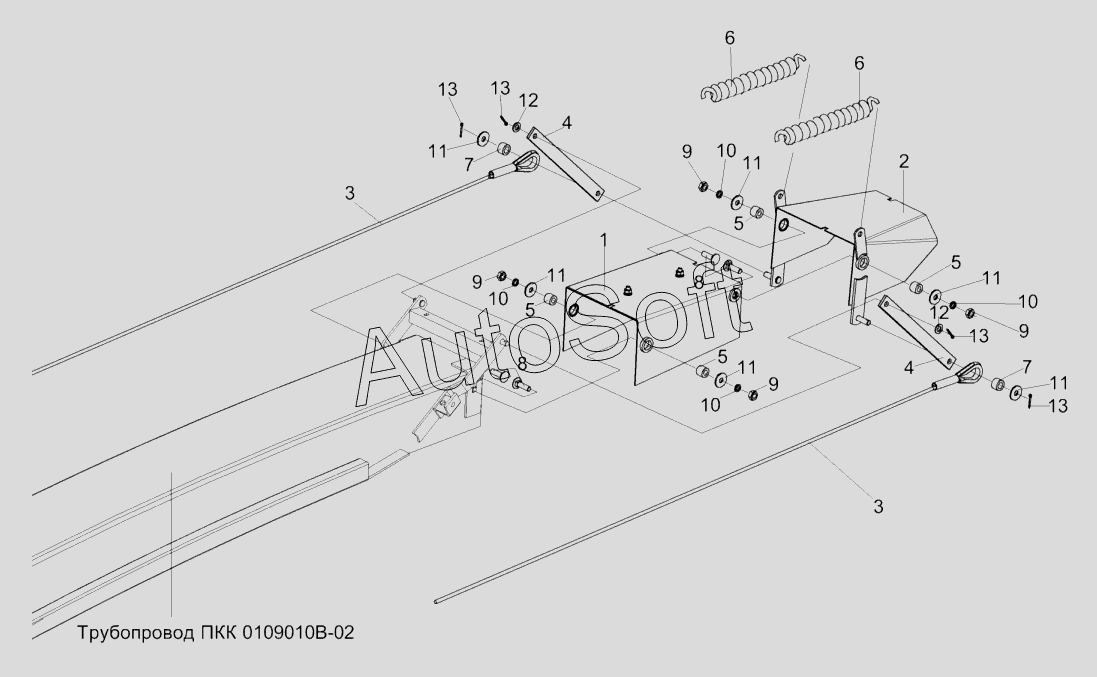

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Силосопровод ПКК 0109000В-03 (установка козырьков)
/29.gif)
1
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
11
11
12
12
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0109000В-03 | П***3 | Силосопровод | |
| 1 | П***1 | Козырек | |
| 2 | П***0 | Козырек | |
| 3 | П***1 | Канат | |
| 4 | К***9 | Рычаг | |
| 5 | К***9 | Втулка | |
| 6 | К***1 | Пружина | |
| 7 | М***3 | Втулка | |
| 8 | Б***2 | Болт М10-6eх35-7802 | |
| 9 | Г***5 | Гайка М10-6G-5915 | |
| 10 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 11 | Ш***8 | Шайба А10.01-6958 | |
| 12 | Ш***1 | Шайба С.10.01-11371 | |
| 13 | Ш***7 | Шплинт 3,2х20-397 |
