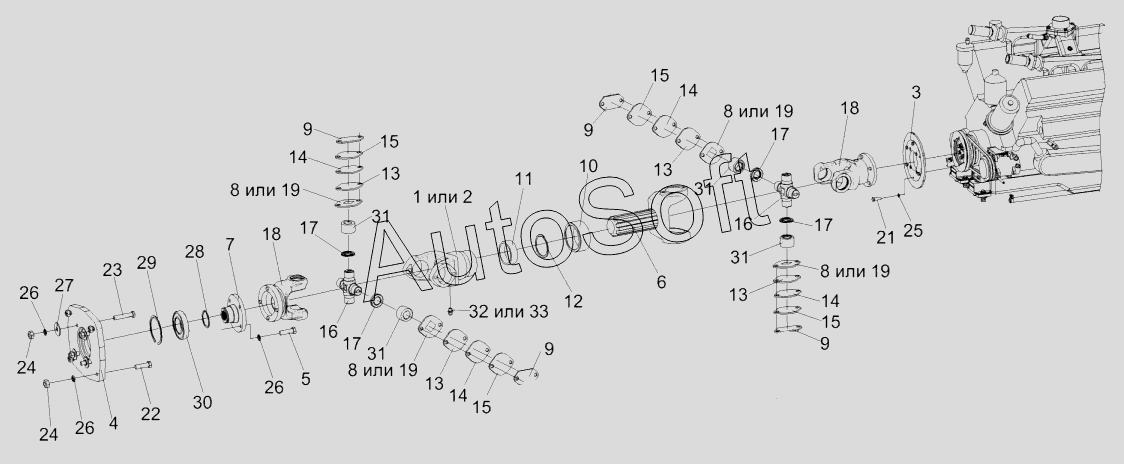

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Установка вала карданного КИЛ 0106850
/38.gif)
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
11
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
17
17
17
18
18
19
19
19
19
21
22
23
24
24
25
26
26
26
27
28
29
30
31
31
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ0106850 | К***0 | Вал карданный | |
| КИС0106860-04 | К***4 | Вал карданный | |
| 1 | К***0 | Вилка скользящая | |
| 2 | К***1 | Вилка скользящая | |
| 3 | К***6 | Фланец | |
| 4 | К***3 | Корпус | |
| 4 | К***0 | Корпус | |
| 5 | К***6 | Болт | |
| 6 | К***9 | Вал карданный | |
| 7 | К***8 | Втулка | |
| 8 | 1***0 | Пластина опорная | |
| 9 | 1***1 | Пластина-замок | |
| 10 | 1***5 | Колпак сальника | |
| 11 | 1***8 | Кольцо войлочное | |
| 12 | 1***9 | Шайба разрезная | |
| 13 | 1***Б | Пластина балансировочная | |
| 14 | 1***Б | Пластина балансировочная | |
| 15 | 1***Б | Пластина балансировочная | |
| 16 | 1***0 | Крестовина карданного вала | |
| 17 | 1***3 | Уплотнение подшипника карданного вала | |
| 18 | 6***3 | Вилка карданного вала | |
| 19 | 4***0 | Пластина опорная игольчатого подшипника | |
| 21 | Б***6 | Болт М10-6ех30-7796 | |
| 22 | Б***6 | Болт М14-6ех45-7796 | |
| 23 | Б***6 | Болт М14-6ех70-7796 | |
| 24 | Г***5 | Гайка М14-6G-5915 | |
| 25 | Ш***9 | Шайба 10Т 65Г-239 | |
| 26 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 27 | Ш***1 | Шайба С14х4-11371 | |
| 28 | В***0 | Кольцо В60-13940 | |
| 29 | А***1 | Кольцо А110-13941 | |
| 30 | 8***2 | Подшипник 80212 С17-7242 | |
| 31 | 8***1 | Подшипник 804805К1 | |
| 32 | 1***3 | Масленка 1.3-19853 | |
| 33 | 1***3 | Масленка |
