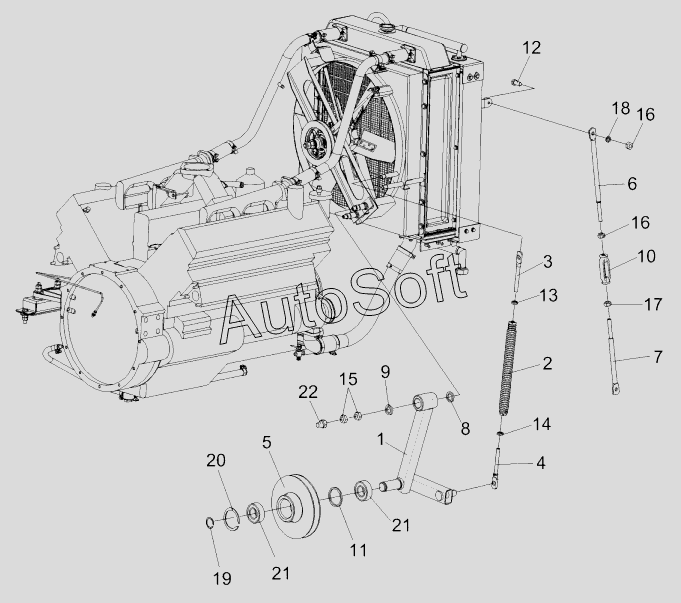

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Установка рычага КГС 0116230 и растяжки КИЛ-1-0116330
/40.gif)
10
22
21
21
20
19
18
17
16
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0116230 | К***0 | Рычаг | |
| КГС0116540 | К***0 | Механизм натяжения | |
| КИЛ-1-0116330 | К***0 | Растяжка | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Пружина | |
| 3 | К***4 | Зацеп | |
| 4 | К***5 | Зацеп | |
| 5 | К***2 | Шкив натяжной | |
| 6 | К***5 | Зацеп | |
| 7 | К***1 | Зацеп | |
| 8 | К***8 | Шайба специальная | |
| 9 | К***2 | Шайба | |
| 10 | А***1 | Стяжка | |
| 11 | 6***0 | Кольцо распорное | |
| 12 | Б***6 | Болт М12-6eх25-7796 | |
| 13 | Г***6 | Гайка М12-6G-2526 | |
| 14 | Г***6 | Гайка М12-LH-6G-2526 | |
| 15 | Г***6 | Гайка М16-6G-2526 | |
| 16 | Г***5 | Гайка М12-6G-5915 | |
| 17 | Г***5 | Гайка М12-LH-6G-5915 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | В***1 | Кольцо В25-13941 | |
| 20 | В***1 | Кольцо | |
| 21 | 1***2 | Подшипник 180505-8882 | |
| 22 | 1***3 | Масленка 1.1-19853 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
