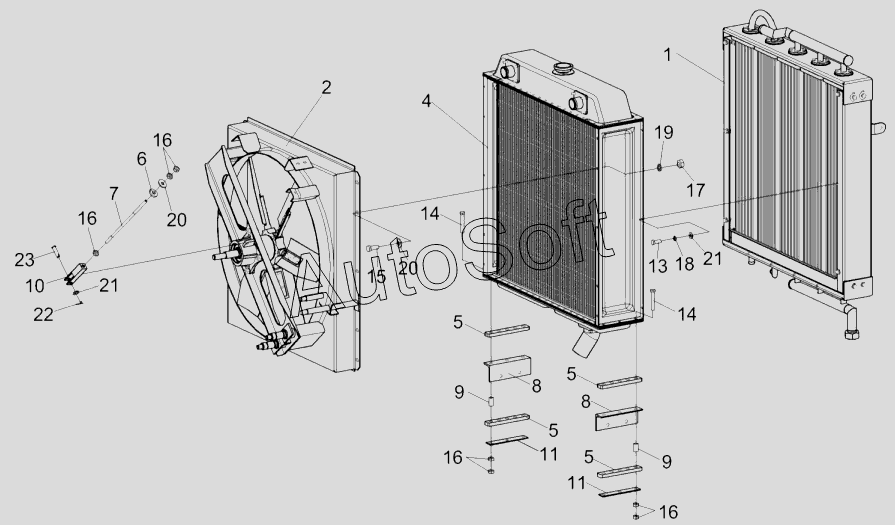

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Блок радиаторов КГС 0116450А
/43.gif)
1
2
4
5
5
5
5
6
7
8
8
9
9
10
11
11
13
14
14
15
16
16
16
16
17
18
19
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0116450А | К***А | Блок радиаторов | |
| 1 | К***0 | Радиатор масляный | |
| 2 | К***Б | Привод вентилятора | |
| 4 | К***0 | Радиатор водяной | |
| 5 | К***5 | Амортизатор | |
| 6 | К***7 | Втулка | |
| 7 | К***2 | Шпилька | |
| 8 | К***2 | Уголок | |
| 9 | К***5 | Втулка | |
| 10 | К***2 | Вилка | |
| 11 | К***7 | Пластина | |
| 12 | П***1 | Шайба | |
| 13 | Б***6 | Болт М10-6eх25-7796 | |
| 14 | Б***6 | Болт М10-6eх60-7796 | |
| 15 | Б***6 | Болт М12-6eх30-7796 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Г***5 | Гайка М12-6G-5915 | |
| 18 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 12.65Г-6402 | |
| 20 | Ш***8 | Шайба А10.01-6958 | |
| 21 | Ш***1 | Шайба С.10.01-11371 | |
| 22 | Ш***7 | Шплинт 2х18-397 | |
| 23 | 6***0 | Ось 6-10 b12х36-9650 |
