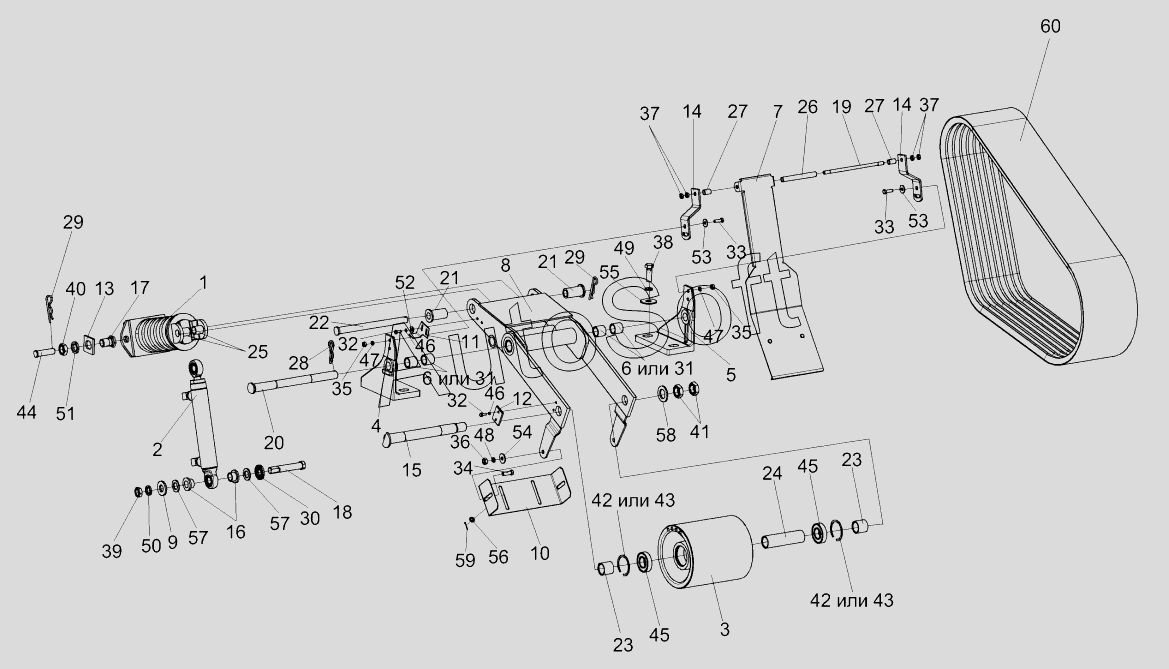

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Привод рабочих органов КГС 0106000
/56.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
27
27
28
29
29
30
31
31
32
32
33
33
34
35
35
36
37
37
38
39
40
41
42
42
43
43
44
45
45
46
46
47
47
48
49
50
51
52
53
53
54
55
56
57
57
58
59
60
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0106000 | К***0 | Привод рабочих органов | |
| 1 | К***0 | Механизм натяжения | |
| 2 | К***0 | Гидроцилиндр | |
| 3 | К***1 | Шкив натяжной | |
| 4 | К***1 | Кронштейн | |
| 5 | К***2 | Кронштейн | |
| 6 | К***4 | Втулка | |
| 7 | К***0 | Щиток | |
| 8 | К***0 | Рычаг | |
| 8 | К***0 | Рычаг | |
| 9 | К***6 | Шайба | |
| 10 | К***9 | Кронштейн | |
| 11 | К***7 | Кронштейн | |
| 12 | К***6 | Ограничитель | |
| 13 | К***4 | Пластина | |
| 14 | К***5 | Кронштейн | |
| 15 | К***3 | Палец | |
| 16 | К***5 | Втулка | |
| 17 | К***9 | Втулка | |
| 18 | К***1 | Палец | |
| 19 | К***8 | Шпилька | |
| 20 | К***5 | Палец | |
| 21 | К***7 | Втулка | |
| 22 | К***9 | Палец | |
| 23 | К***4 | Втулка | |
| 24 | К***3 | Втулка | |
| 25 | К***6 | Втулка | |
| 26 | К***1 | Втулка | |
| 27 | К***3 | Втулка | |
| 28 | А***1 | Шплинт | |
| 29 | Ж***9 | Шплинт | |
| 30 | К***4 | Шайба | |
| 31 | У***8 | Втулка | |
| 32 | Б***8 | Болт М6-6ех16-7798 | |
| 33 | Б***6 | Болт М8-6ех25-7796 | |
| 34 | Б***6 | Болт М10-6ех30-7796 | |
| 35 | Г***5 | Гайка М8-6G-5915 | |
| 36 | Г***5 | Гайка М10-6G-5915 | |
| 37 | Г***6 | Гайка М10-6G-2526 | |
| 38 | Б***6 | Болт М16-6ех45-7796 | |
| 39 | Г***6 | Гайка М20-6G-2526 | |
| 40 | Г***6 | Гайка М24х2-6G-2526 | |
| 41 | Г***6 | Гайка М27х2-6G-2526 | |
| 42 | В***1 | Кольцо | |
| 43 | В***3 | Кольцо | |
| 44 | 6***0 | Ось 6-18 b12х65-9650 | |
| 45 | 1***2 | Подшипник | |
| 46 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 47 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 48 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 49 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 50 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 51 | Ш***2 | Шайба 24Т 65Г-6402 | |
| 52 | Ш***8 | Шайба А.6.01-6958 | |
| 53 | Ш***8 | Шайба А.8.01-6958 | |
| 54 | Ш***8 | Шайба А.10.01-6958 | |
| 55 | Ш***8 | Шайба А.16.01-6958 | |
| 56 | Ш***1 | Шайба С.8.01-11371 | |
| 57 | Ш***1 | Шайба С.20.01-11371 | |
| 58 | Ш***1 | Шайба С.27.01-11371 | |
| 59 | Ш***7 | Шплинт 2х18-397 | |
| 60 | 8***p | Ремень | |
| 60 | 8***w | Ремень 8 SPC 2240 Lw |
