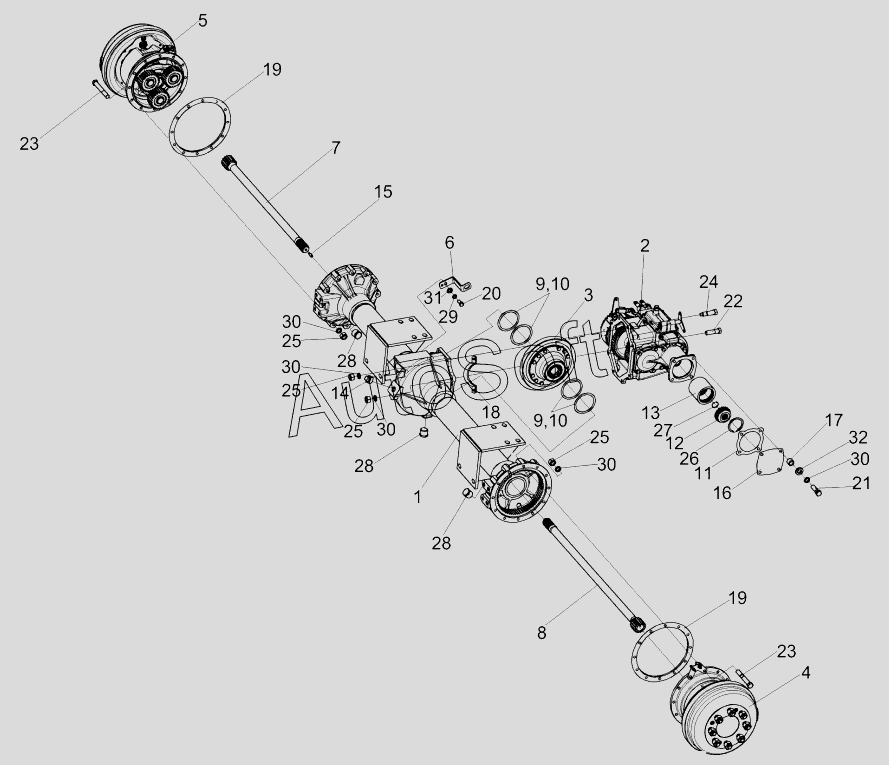

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Мост ведущих колес КГС 0107000
/70.gif)
25
25
25
25
17
18
19
19
20
21
22
23
23
24
16
26
27
28
28
28
29
30
30
30
30
30
31
32
8
1
2
3
4
5
6
7
9
9
10
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС0107000 | К***0 | Мост ведущих колес | |
| 1 | К***0 | Кожух моста | |
| 2 | К***0 | Коробка передач | |
| 3 | К***А | Дифференциал | |
| 4 | 5***3 | Редуктор бортовой левый | |
| 5 | 5***4 | Редуктор бортовой правый | |
| 6 | К***2 | Кронштейн | |
| 7 | К***0 | Полуось | |
| 7 | К***1 | Полуось | |
| 8 | К***1 | Полуось | |
| 9 | К***1 | Прокладка | |
| 10 | К***1 | Прокладка | |
| 11 | К***5 | Прокладка | |
| 12 | К***А | Муфта гидромотора | |
| 13 | К***3 | Полумуфта плавающая | |
| 14 | К***2 | Пробка | |
| 15 | К***2 | Штифт | |
| 16 | 3***1 | Крышка | |
| 17 | 3***6 | Втулка | |
| 18 | 4***4 | Пластина | |
| 19 | 5***4 | Прокладка | |
| 20 | Б***6 | Болт М10-6ех20-7796 | |
| 21 | Б***6 | Болт 3М14-6ех50-7796 | |
| 22 | Б***6 | Болт М14-6ех55-7796 | |
| 23 | Б***6 | Болт М14-6ех95-7796 | |
| 24 | Б***7 | Болт 1аМ14-6gх55-7817 | |
| 25 | Г***5 | Гайка М14-6G-5915 | |
| 26 | В***0 | Кольцо В78-13940 | |
| 27 | В***3 | Кольцо В37-13943 | |
| 28 | П***m | Пробка КГ3/4dm | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 31 | Ш***1 | Шайба С.10.01-11371 | |
| 32 | Ш***1 | Шайба С.14.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
