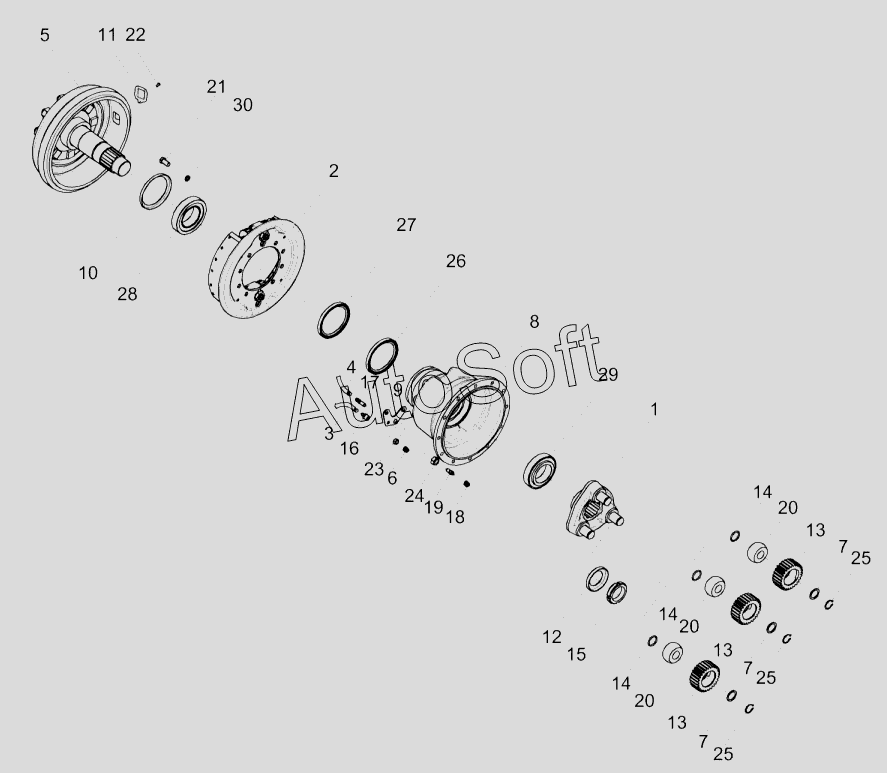

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2017). Редуктор бортовой 54-4-4
/75.gif)
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
20
20
21
22
23
24
25
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54-4-4 | 5***4 | Редуктор бортовой правый | |
| 1 | К***0 | Водило | |
| 2 | 5***1 | Тормоз правый | |
| 3 | 5***Б | Трубка | |
| 4 | 5***Б | Трубка | |
| 5 | 5***А | Барабан | |
| 6 | 0***6 | Заглушка | |
| 7 | 4***8 | Кольцо | |
| 8 | 5***А | Корпус редуктора | |
| 9 | 5***9 | Кронштейн | |
| 10 | 5***3 | Чашка | |
| 11 | 5***0 | Крышка | |
| 12 | 5***А | Шайба | |
| 13 | 5***А | Сателлит | |
| 14 | 5***4 | Кольцо распорное | |
| 15 | 5***А | Гайка | |
| 16 | 5***1 | Штуцер переходной | |
| 17 | 5***7 | Штуцер переходной | |
| 18 | 7***Б | Колпак | |
| 19 | 7***1 | Клапан | |
| 20 | 9***М | Подшипник 982807М | |
| 21 | Б***6 | Болт М16-6ех30-7796 | |
| 22 | В***3 | Винт В.М6х12-17473 | |
| 23 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 24 | Г***6 | Гайка М18х1,5-6G-5916 | |
| 25 | В***2 | Кольцо В35-13942 | |
| 26 | М***2 | Манжета 2,2-120х150-1-8752 | |
| 27 | М***2 | Манжета 1,2-120х150-1-8752 | |
| 28 | 7***5 | Подшипник 7517А-27365 | |
| 29 | 7***А | Подшипник 7516А | |
| 30 | Ш***2 | Шайба 16Т.65Г-6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
