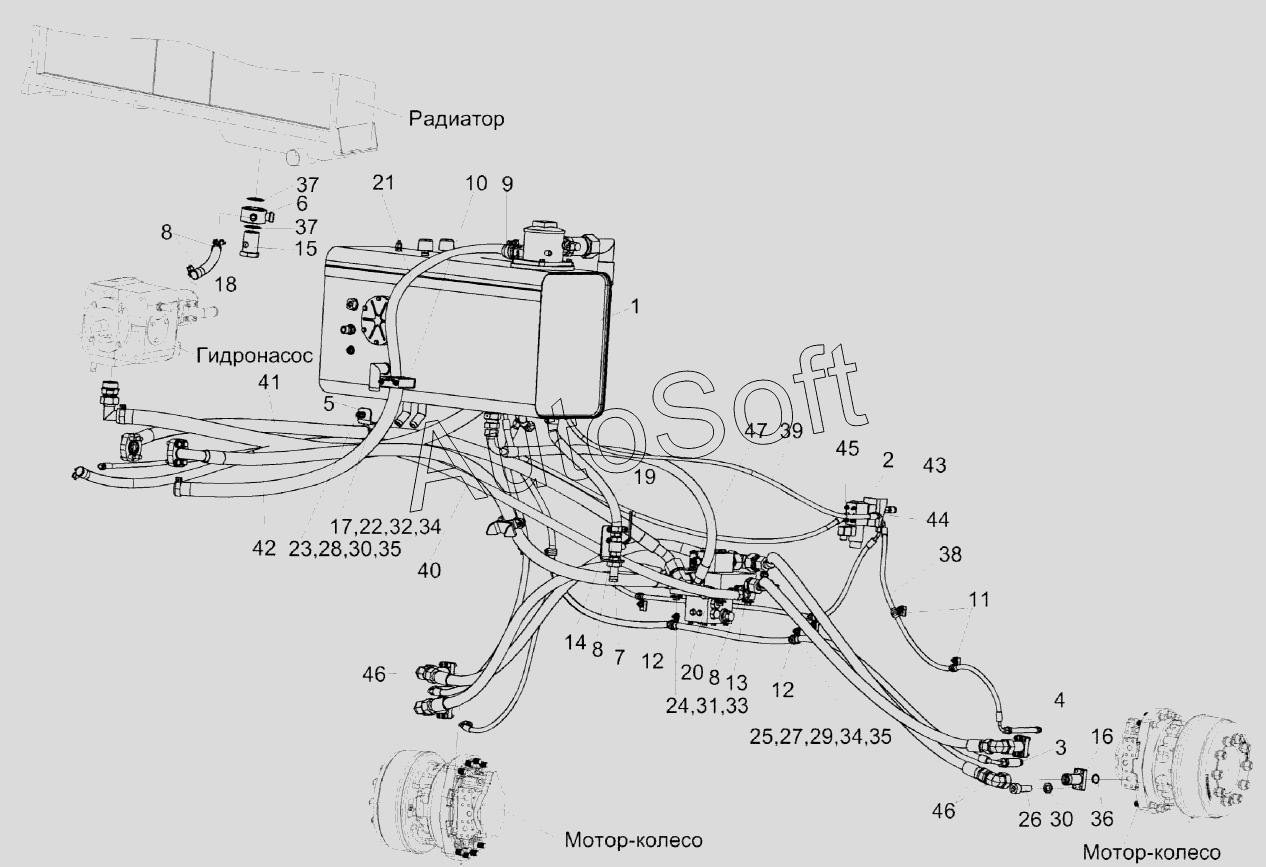

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Гидросистема привода ходовой части косилки КС-200 КС-200-0601000Э1 (лист 2)
36
25
26
27
28
29
30
30
31
32
33
34
34
35
35
24
37
37
38
39
40
41
42
43
44
45
46
46
47
12
12
1
2
3
4
5
6
7
8
8
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0601000Э1 | К***1 | Гидросистема привода ходовой части косилки КС-200 | |
| 1 | К***1 | Бак масляный | |
| 2 | К***1 | Гидроблок переключения скоростей | |
| 3 | К***1 | Штуцер | |
| 4 | К***1 | Штуцер | |
| 5 | К***1 | Кронштейн | |
| 6 | К***1 | Тройник поворотный | |
| 7 | К***1 | Кран сливной | |
| 8 | А***0 | Хомут стяжной | |
| 9 | А***0 | Хомут стяжной | |
| 10 | Г***0 | Установка зажима | |
| 11 | К***0 | Хомут | |
| 12 | К***2 | Хомут | |
| 13 | К***0 | Угольник | |
| 14 | К***1 | Кронштейн | |
| 15 | К***1 | Болт поворотного угольника | |
| 16 | К***1 | Фланец | |
| 17 | К***8 | Прижим | |
| 18 | Р***9 | Рукав | |
| 19 | Р***0 | Рукав | |
| 20 | Р***5 | Рукав 20х29-1,6-10362 | |
| 21 | Р***0 | Рукав всасывающий | |
| 22 | Б***6 | Болт М8-6eх25-7796 | |
| 23 | Б***6 | Болт М10-6eх35-7796 | |
| 24 | Б***6 | Болт М12-6eх25-7796 | |
| 25 | Б***2 | Болт М8-6eх20-7802 | |
| 26 | В***8 | Винт | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 32 | Ш***8 | Шайба C 8.01-6958 | |
| 33 | Ш***8 | Шайба C 12.01-6958 | |
| 34 | Ш***1 | Шайба C.8.01-11371 | |
| 35 | Ш***1 | Шайба C.10.01-11371 | |
| 36 | К***3 | Кольцо | |
| 37 | П***8 | Прокладка | |
| 38 | 6***0 | Рукав высокого давления | |
| 39 | 6***0 | Рукав высокого давления | |
| 40 | 2***0 | Рукав высокого давления | |
| 41 | 2***0 | Рукав высокого давления | |
| 42 | 2***0 | Рукав высокого давления | |
| 43 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 44 | E***F | Тройник | |
| 45 | E***F | Тройник | |
| 46 | E***F | Угольник | |
| 47 | E***F | Угольник |
