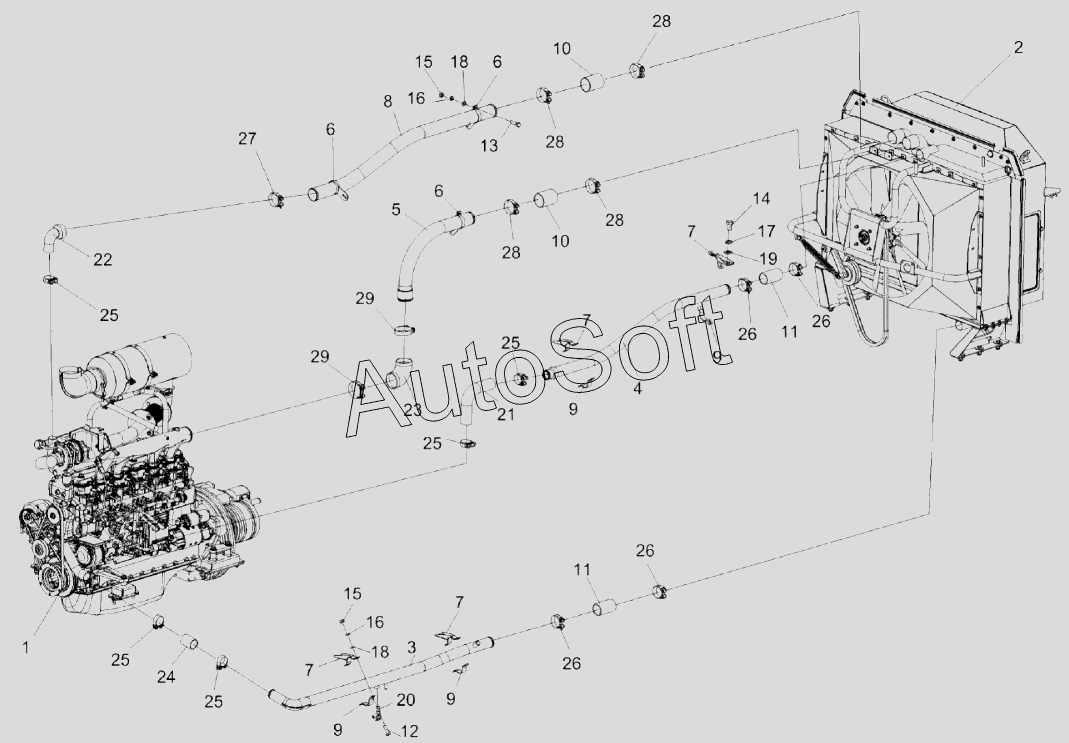

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Установка двигателя КС-200-0116000Э1
1
2
3
4
5
6
6
6
7
7
7
7
8
9
9
9
9
10
10
11
11
12
13
14
15
15
16
16
17
18
18
19
20
21
22
23
24
25
25
25
25
25
26
26
26
26
27
28
28
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0116000Э1 | К***1 | Установка двигателя | |
| 1 | К***1 | Установка двигателя | |
| 2 | К***1 | Радиатор | |
| 3 | К***1 | Труба | |
| 4 | К***1 | Труба | |
| 5 | К***1 | Труба | |
| 6 | К***1 | Кронштейн | |
| 7 | К***1 | Кронштейн амортизатора | |
| 8 | К***1 | Труба | |
| 9 | К***1 | Хомут | |
| 10 | К***7 | Рукав 76х87,5-0,29-10362 | |
| 11 | К***5 | Рукав 60х73-0,49-10362 | |
| 12 | Б***6 | Болт М8-6eх25-7796 | |
| 13 | Б***6 | Болт М8-6eх30-7796 | |
| 14 | Б***6 | Болт М12-6eх20-7796 | |
| 15 | Г***5 | Гайка М8-6H-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 18 | Ш***0 | Шайба C 8.01-10450 | |
| 19 | Ш***1 | Шайба C.12.01-11371 | |
| 20 | В***О | Кран ВС11-О | |
| 21 | E***0 | Патрубок | |
| 22 | V***0 | Патрубок | |
| 23 | V***0 | Патрубок | |
| 24 | 5***) | Рукав-деталь 55-66-80-0,22 | |
| 25 | G***2 | Хомут без компенсатора | |
| 26 | G***2 | Хомут без компенсатора GBS M71/25 W2 | |
| 27 | G***2 | Хомут без компенсатора | |
| 28 | G***2 | Хомут без компенсатора GBS M 88/25 W2 | |
| 29 | G***2 | Хомут без компенсатора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
