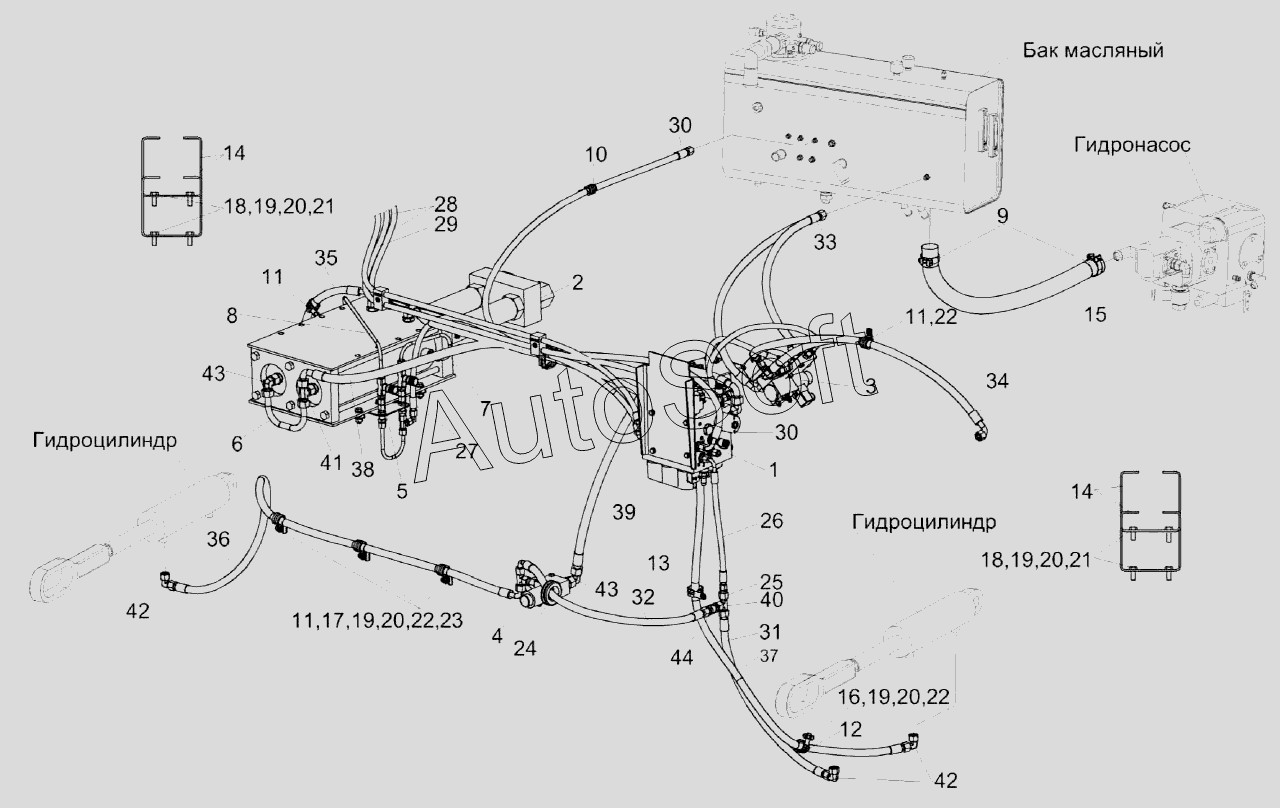

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Гидросистема силовых гидроцилиндров косилки КС-200 КС-200-0602000Э1 (лист 1)
34
23
24
25
26
27
28
29
30
30
31
32
33
22
22
22
35
36
37
38
39
40
41
42
42
43
43
44
11
11
11
1
2
3
4
5
6
7
8
9
10
12
13
14
14
15
16
17
18
18
19
19
19
19
20
20
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0602000Э1 | К***1 | Гидросистема силовых гидроцилиндров косилки КС-200 | |
| 1 | К***1 | Гидроблок | |
| 2 | К***1 | Делитель усилитель гидравлический | |
| 3 | К***1 | Клапан | |
| 4 | К***1 | Клапан | |
| 5 | К***1 | Блок дросселей | |
| 6 | К***1 | Трубопровод | |
| 7 | К***1 | Трубопровод | |
| 8 | К***1 | Трубопровод | |
| 9 | А***0 | Хомут стяжной | |
| 10 | К***1 | Хомут | |
| 11 | К***2 | Хомут | |
| 12 | К***3 | Хомут | |
| 13 | К***5 | Хомут | |
| 14 | К***1 | Кронштейн | |
| 15 | Р***8 | Рукав всасывающий | |
| 16 | Б***6 | Болт М8-6eх25-7796 | |
| 17 | Б***2 | Болт М8-6eх20-7802 | |
| 18 | Б***2 | Болт М8-6eх45-7802 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***8 | Шайба C 8.01-6958 | |
| 22 | Ш***1 | Шайба C.8.01-11371 | |
| 23 | Ш***1 | Шайба C.10.01-11371 | |
| 24 | 5***5 | Втулка | |
| 25 | R***F | Переходник | |
| 26 | 6***0 | Рукав высокого давления | |
| 27 | 6***0 | Рукав высокого давления | |
| 28 | 6***5 | Рукав высокого давления | |
| 29 | 6***0 | Рукав высокого давления | |
| 30 | 8***0 | Рукав высокого давления | |
| 31 | 1***0 | Рукав высокого давления | |
| 32 | 1***0 | Рукав высокого давления | |
| 33 | 1***0 | Рукав высокого давления | |
| 34 | 1***0 | Рукав высокого давления | |
| 35 | 1***0 | Рукав высокого давления | |
| 36 | 1***0 | Рукав высокого давления | |
| 37 | 1***0 | Рукав высокого давления | |
| 38 | 1***0 | Рукав высокого давления | |
| 39 | 1***0 | Рукав высокого давления | |
| 40 | E***F | Тройник | |
| 41 | E***F | Тройник | |
| 42 | E***F | Угольник | |
| 43 | E***F | Угольник | |
| 44 | S***F | Штуцер |
