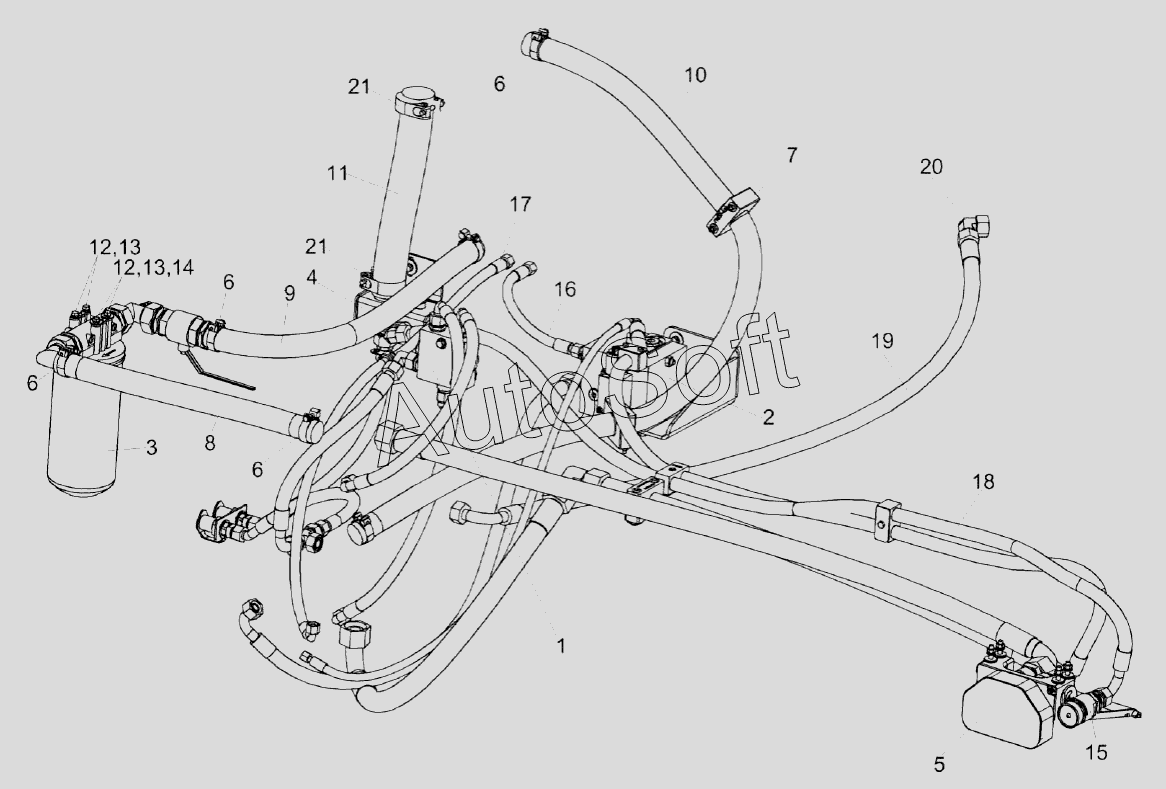

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Гидросистема рабочих органов косилки КС-200 КС-200-0604000Э1 (лист 1)
11
21
21
20
19
18
17
16
15
14
13
13
12
12
10
9
8
7
6
6
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0604000Э1 | К***1 | Гидросистема рабочих органов косилки КС-200 | |
| 1 | К***1 | Клапан промывочный | |
| 2 | К***1 | Гидроблок | |
| 3 | К***1 | Фильтр всасывающий | |
| 4 | К***1 | Коллектор | |
| 5 | К***1 | Установка разъема многофункционального | |
| 6 | А***0 | Хомут стяжной | |
| 7 | Г***0 | Установка зажима | |
| 8 | Р***4 | Рукав всасывающий | |
| 9 | Р***2 | Рукав | |
| 10 | Р***5 | Рукав всасывающий 17 G-20 | |
| 11 | Р***0 | Рукав всасывающий | |
| 12 | Б***6 | Болт М8-6eх20-7796 | |
| 13 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 14 | Ш***8 | Шайба C 8.01-6958 | |
| 15 | H***6 | Муфта | |
| 16 | 1***0 | Рукав высокого давления | |
| 17 | 1***0 | Рукав высокого давления | |
| 18 | 1***0 | Рукав высокого давления | |
| 19 | 2***0 | Рукав высокого давления | |
| 20 | E***F | Угольник EW22LOMDCF | |
| 21 | G***2 | Хомут без компенсатора |
