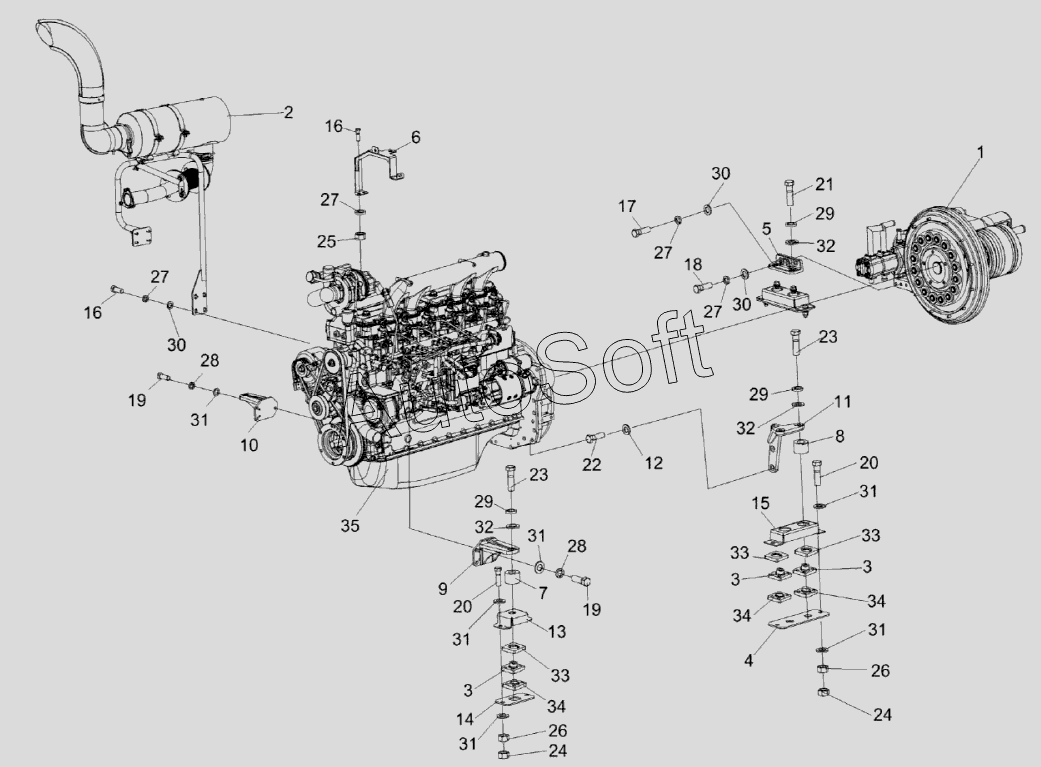

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Установка двигателя КС-200-0116010Э1
27
27
27
27
18
19
19
20
20
21
22
23
23
24
24
25
26
26
17
28
28
29
29
29
30
30
30
31
31
31
31
31
31
32
32
32
33
33
33
34
34
34
35
8
1
2
3
3
3
4
5
6
7
9
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0106160 | К***0 | Амортизатор | |
| КС-200-0116010Э1 | К***1 | Установка двигателя | |
| СЭУ0400410 | С***0 | Амортизатор | |
| 1 | К***1 | Установка главного привода | |
| 2 | К***1 | Установка глушителя | |
| 3 | 5***1 | Гнездо с планкой | |
| 4 | К***1 | Пластина | |
| 5 | К***1 | Опора двигателя | |
| 6 | К***1 | Кронштейн | |
| 7 | К***1 | Втулка | |
| 8 | К***1 | Втулка | |
| 9 | К***7 | Кронштейн | |
| 10 | К***1 | Кронштейн | |
| 11 | К***5 | Кронштейн | |
| 12 | К***6 | Шайба | |
| 13 | С***8 | Скоба | |
| 14 | С***3 | Пластина | |
| 15 | У***1 | Скоба | |
| 16 | Б***6 | Болт М12-6eх35-7796 | |
| 17 | Б***6 | Болт М12-6eх40-7796 | |
| 18 | Б***6 | Болт | |
| 19 | Б***6 | Болт М14-6eх40-7796 | |
| 20 | Б***6 | Болт М14-6eх50-7796 | |
| 21 | Б***6 | Болт М16-6eх55-7796 | |
| 22 | Б***6 | Болт М16-6eх50-7796 | |
| 23 | Б***6 | Болт М16-6eх100-7796 | |
| 24 | Г***6 | Гайка М14-6G-2526 | |
| 25 | Г***5 | Гайка М12-6G-5915 | |
| 26 | Г***5 | Гайка М14-6G-5915 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 30 | Ш***1 | Шайба C.12.01-11371 | |
| 31 | Ш***1 | Шайба C.14.01-11371 | |
| 32 | Ш***1 | Шайба C.16.01-11371 | |
| 33 | 5***6 | Подушка верхняя | |
| 34 | 5***7 | Подушка нижняя | |
| 35 | Д***8 | Дизель |
