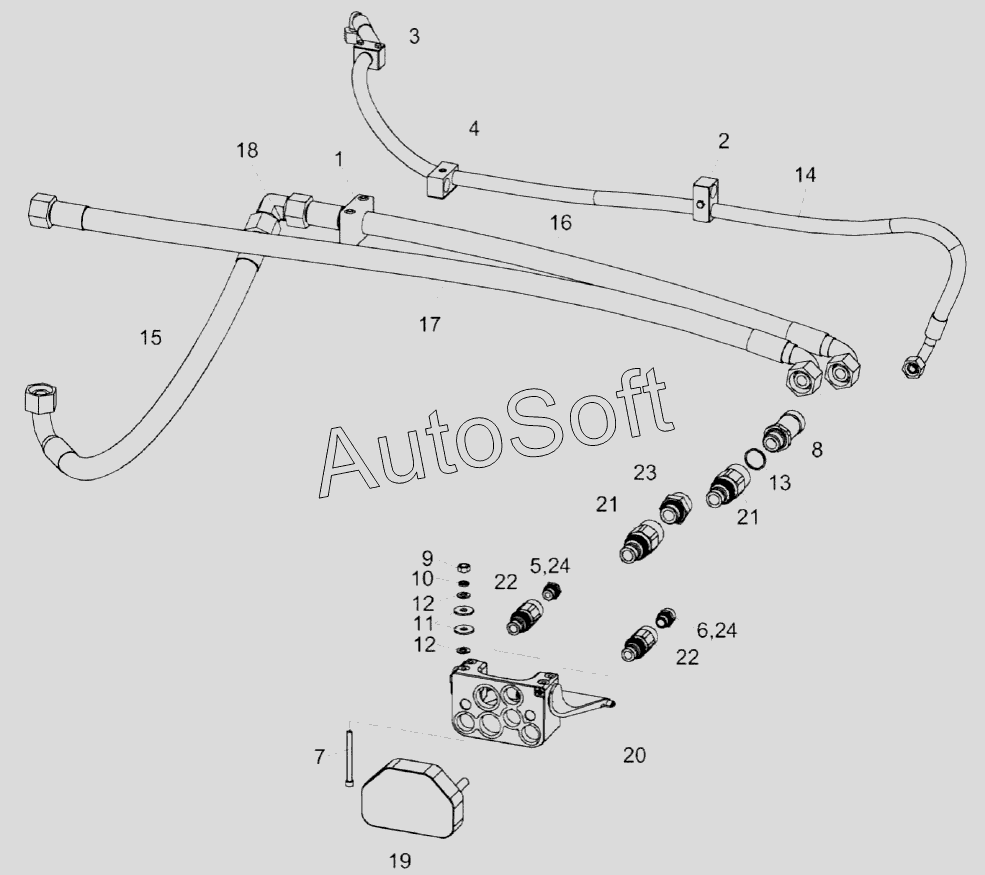

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Установка разъема многофункционального КС-200-0604360Э1
11
24
24
23
22
22
21
21
20
19
18
17
16
15
14
13
12
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГШТ6012240-03 | Г***3 | Штуцер | |
| ГШТ6012240-05 | Г***5 | Штуцер | |
| КС-200-0604340Э1 | К***1 | Разъем многофункциональный | |
| КС-200-0604360Э1 | К***1 | Установка разъема многофункционального | |
| 1 | Г***0 | Установка зажима | |
| 2 | Г***1 | Установка зажима | |
| 3 | Г***0 | Установка зажима | |
| 4 | Г***0 | Установка зажима | |
| 5 | Г***3 | Штуцер | |
| 6 | Г***5 | Штуцер | |
| 7 | К***1 | Винт | |
| 8 | К***2 | Штуцер | |
| 9 | Г***5 | Гайка М8-6G-5915 | |
| 10 | Ш***2 | Шайба 8.65Г-6402 | |
| 11 | Ш***8 | Шайба C 8.01-6958 | |
| 12 | Ш***1 | Шайба C.8.01-11371 | |
| 13 | П***8 | Прокладка | |
| 14 | 1***0 | Рукав высокого давления | |
| 15 | 2***0 | Рукав высокого давления | |
| 16 | 2***0 | Рукав высокого давления | |
| 17 | 2***0 | Рукав высокого давления | |
| 18 | W***X | Угольник | |
| 19 | F***B | Крышка защитная | |
| 20 | G***B | Разъем | |
| 21 | M***P | Штекер | |
| 22 | M***P | Муфта | |
| 23 | G***F | Штуцер | |
| 24 | К***2 | Кольцо KBG 1/2 |
