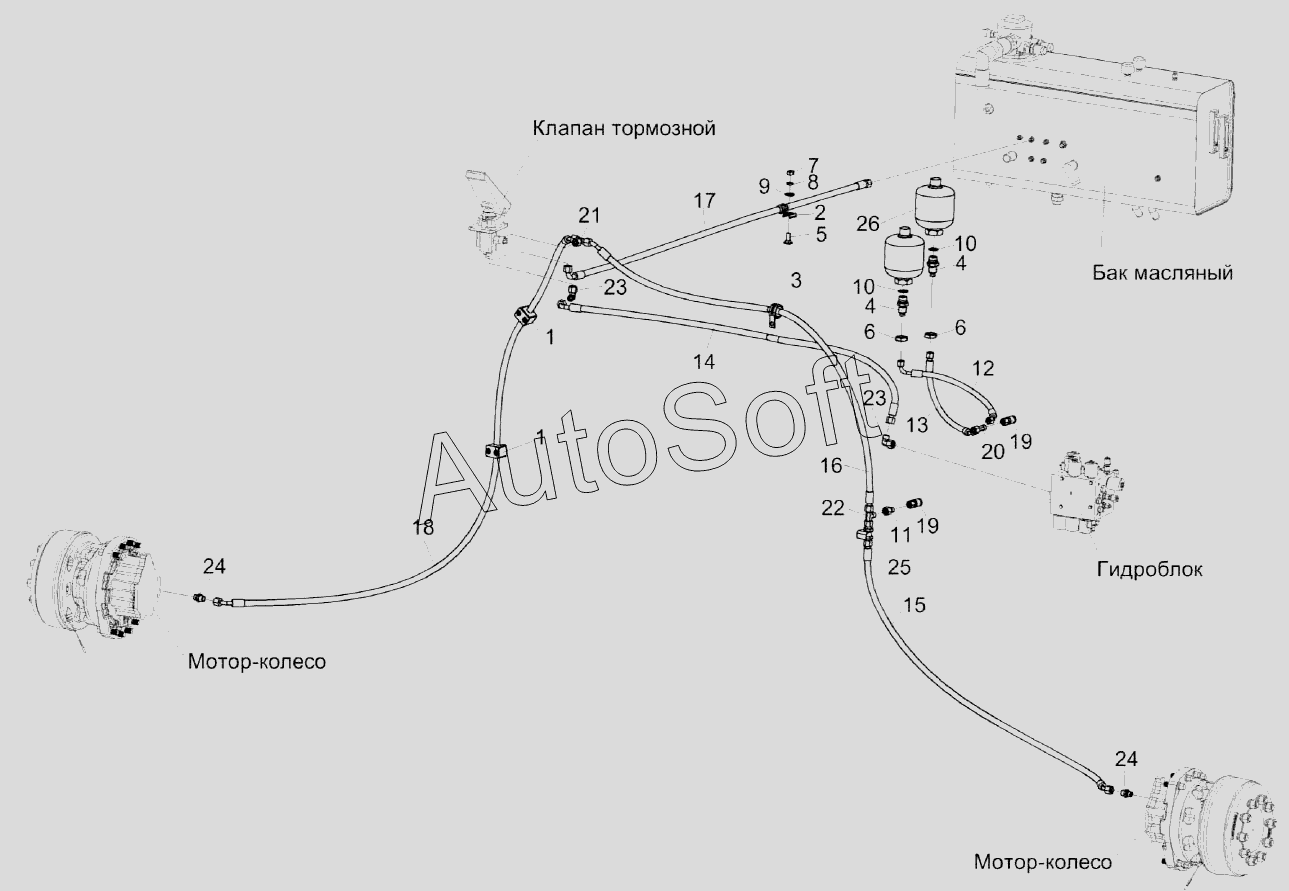

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Гидросистема аварийных тормозов косилки КС-200 КС-200-0606000Э1
1
1
2
3
4
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0606000Э1 | К***1 | Гидросистема аварийных тормозов косилки КС-200 | |
| СКС0602360 | С***0 | Пневмогидроаккумулятор | |
| 1 | Г***0 | Установка зажима | |
| 2 | К***1 | Хомут | |
| 3 | К***4 | Хомут | |
| 4 | С***Б | Штуцер | |
| 5 | Б***2 | Болт М8-6eх20-7802 | |
| 6 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 7 | Г***5 | Гайка М8-6G-5915 | |
| 8 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 9 | Ш***1 | Шайба C.10.01-11371 | |
| 10 | G***8 | Прокладка | |
| 11 | R***F | Переходник | |
| 12 | 6***0 | Рукав высокого давления | |
| 13 | 6***5 | Рукав высокого давления | |
| 14 | 8***0 | Рукав высокого давления | |
| 15 | 8***5 | Рукав высокого давления | |
| 16 | 8***5 | Рукав высокого давления | |
| 17 | 8***0 | Рукав высокого давления | |
| 18 | 8***5 | Рукав высокого давления | |
| 19 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 20 | E***F | Тройник | |
| 21 | E***F | Тройник | |
| 22 | E***F | Тройник | |
| 23 | E***F | Угольник | |
| 24 | G***F | Штуцер | |
| 25 | S***F | Штуцер | |
| 26 | S***0 | Пневмогидроаккумулятор |
