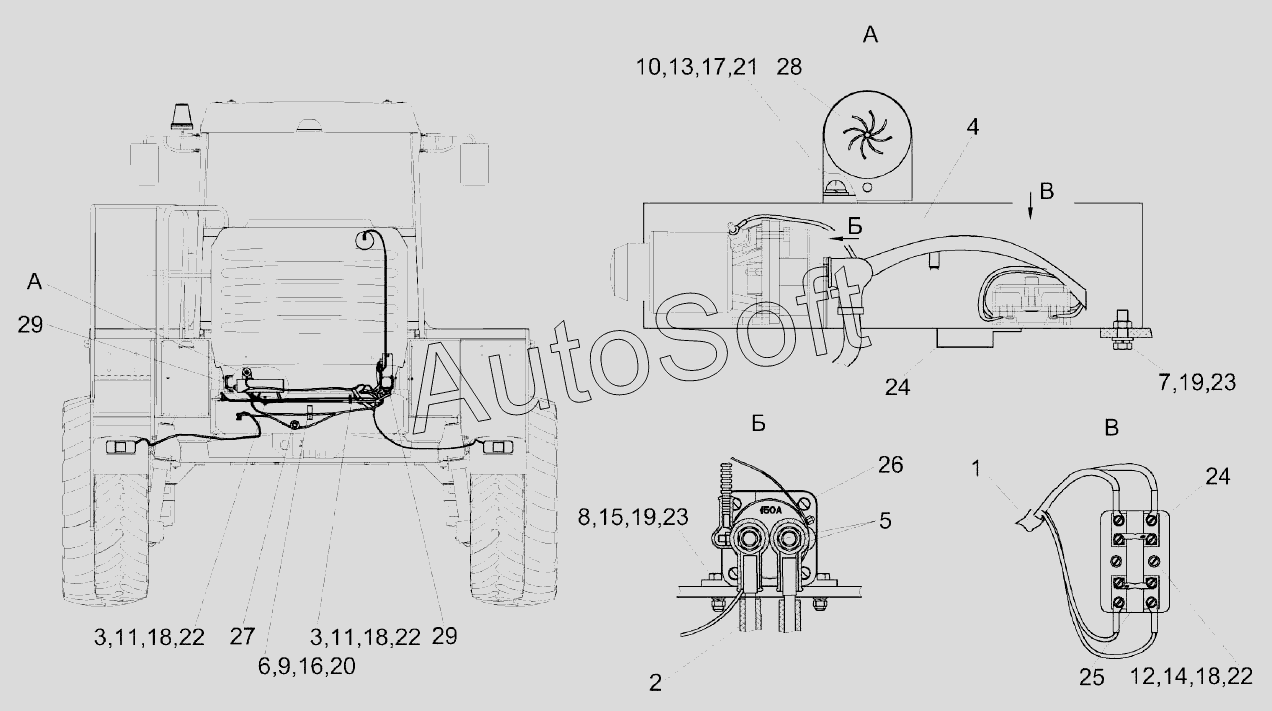

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Установка электрооборудования КС-200-0721000Э1 (вид сзади)
15
29
29
28
27
26
25
24
24
23
23
22
22
22
21
20
19
19
18
18
18
17
16
1
14
13
12
11
11
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Жгут питания | |
| 2 | К***1 | Жгут выключателя бортсети | |
| 3 | К***0 | Хомут | |
| 4 | К***1 | Крышка | |
| 5 | К***7 | Колпачок | |
| 6 | К***1 | Кронштейн | |
| 7 | Б***8 | Болт М6-6eх20-7798 | |
| 8 | Б***8 | Болт М6-6eх30-7798 | |
| 9 | Б***6 | Болт М8-6eх30-7796 | |
| 10 | В***3 | Винт B.М4-6eх14-17473 | |
| 11 | В***3 | Винт B.М5-6eх10-17473 | |
| 12 | В***3 | Винт B.М5-6eх20-17473 | |
| 13 | Г***7 | Гайка М4-6G-5927 | |
| 14 | Г***7 | Гайка М5-6G-5927 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Ш***2 | Шайба 4.65Г-6402 | |
| 18 | Ш***2 | Шайба 5.65Г-6402 | |
| 19 | Ш***2 | Шайба 6.65Г-6402 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***1 | Шайба C.4.01-11371 | |
| 22 | Ш***1 | Шайба C.5.01-11371 | |
| 23 | Ш***1 | Шайба C.6.01-11371 | |
| 24 | Б***3 | Блок защиты | |
| 25 | 1***2 | Блок предохранителей | |
| 26 | 1***7 | Выключатель | |
| 27 | Р***У | Розетка | |
| 28 | С***1 | Сигнализатор заднего хода разнотональный | |
| 29 | 1***4 | Фара рабочая |
