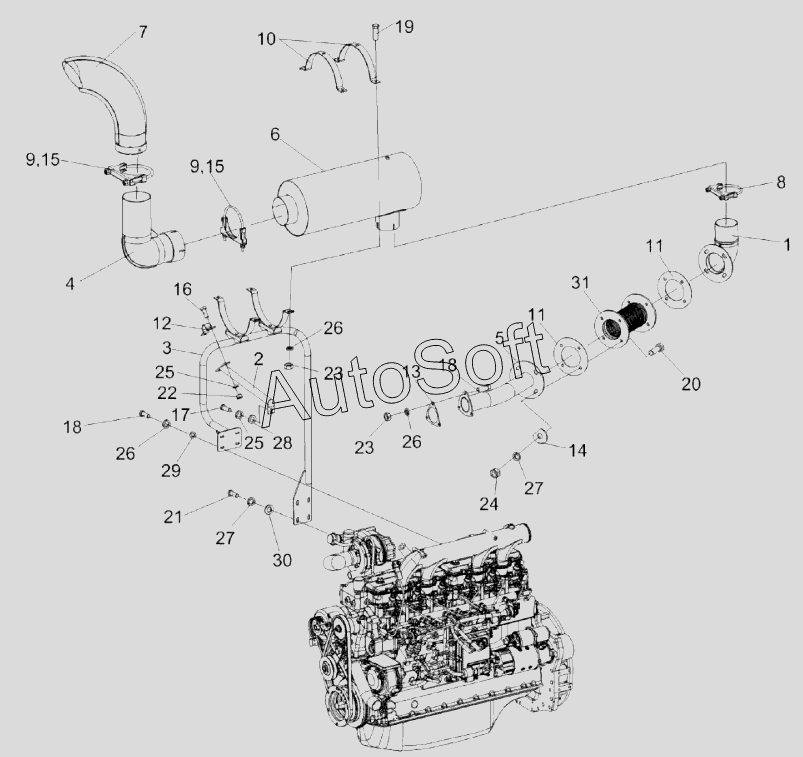

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Установка глушителя КС-200-0116060Э1
16
31
30
29
28
27
27
26
26
26
25
25
24
23
23
22
21
20
19
18
18
17
15
15
14
13
12
11
11
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-1116060Э1 | К***1 | Установка глушителя | |
| 1 | К***1 | Труба выпускная | |
| 2 | К***1 | Опора | |
| 3 | К***1 | Опора | |
| 4 | К***1 | Колено | |
| 5 | К***1 | Коллектор | |
| 6 | К***1 | Глушитель | |
| 7 | К***0 | Труба выхлопная | |
| 8 | К***0 | Хомут | |
| 9 | К***1 | Хомут | |
| 10 | К***1 | Хомут | |
| 11 | К***7 | Прокладка | |
| 12 | К***8 | Хомут | |
| 13 | У***3 | Прокладка | |
| 14 | У***7 | Шайба | |
| 15 | У***1 | Кольцо уплотнительное | |
| 16 | Б***6 | Болт М8-6eх20-7796 | |
| 17 | Б***6 | Болт М8-6eх25-7796 | |
| 18 | Б***6 | Болт М10-6eх25-7796 | |
| 19 | Б***6 | Болт М10-6eх30-7796 | |
| 20 | Б***6 | Болт М12-6eх30-7796 | |
| 21 | Б***6 | Болт М12-6eх35-7796 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***1 | Шайба C.8.01-11371 | |
| 29 | Ш***1 | Шайба C.10.01-11371 | |
| 30 | Ш***1 | Шайба C.12.01-11371 | |
| 31 | S***0 | Сильфон |
