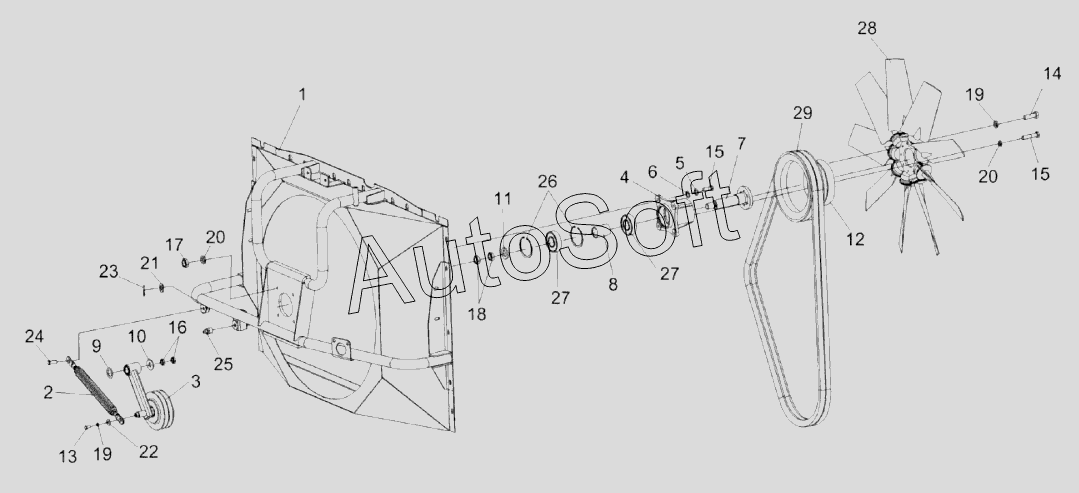

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Привод вентилятора КС-200-0116130Э1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0106360 | К***0 | Корпус | |
| КЗК0106370А | К***А | Привод вентилятора | |
| КС-200-0116130Э1 | К***1 | Привод вентилятора | |
| 1 | К***1 | Диффузор | |
| 2 | К***1 | Механизм натяжения | |
| 3 | К***0 | Рычаг | |
| 4 | К***4 | Корпус | |
| 5 | К***8 | Прокладка регулировочная | |
| 6 | К***1 | Прокладка регулировочная | |
| 7 | К***А | Вал | |
| 8 | К***4 | Втулка | |
| 9 | К***8 | Шайба специальная | |
| 10 | К***2 | Шайба | |
| 11 | У***5 | Шайба | |
| 12 | У***1 | Шкив | |
| 13 | Б***6 | Болт М8-6eх16-7796 | |
| 14 | Б***6 | Болт М8-6eх25-7796 | |
| 15 | Б***6 | Болт М10-6eх45-7796 | |
| 16 | Г***6 | Гайка М16-6G-2526 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | Г***6 | Гайка | |
| 19 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 20 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 21 | Ш***1 | Шайба C.16.01-11371 | |
| 22 | Ш***8 | Шайба C 8.01-6958 | |
| 23 | Ш***7 | Шплинт 3,2х16-397 | |
| 24 | О***0 | Ось 6-16 b12х32-9650 | |
| 25 | М***3 | Масленка 1.2.Ц6-19853 | |
| 26 | К***3 | Кольцо В80-13943 | |
| 27 | 1***2 | Подшипник 180307-8882 | |
| 28 | 7***5 | Вентилятор | |
| 29 | S***d | Ремень |
