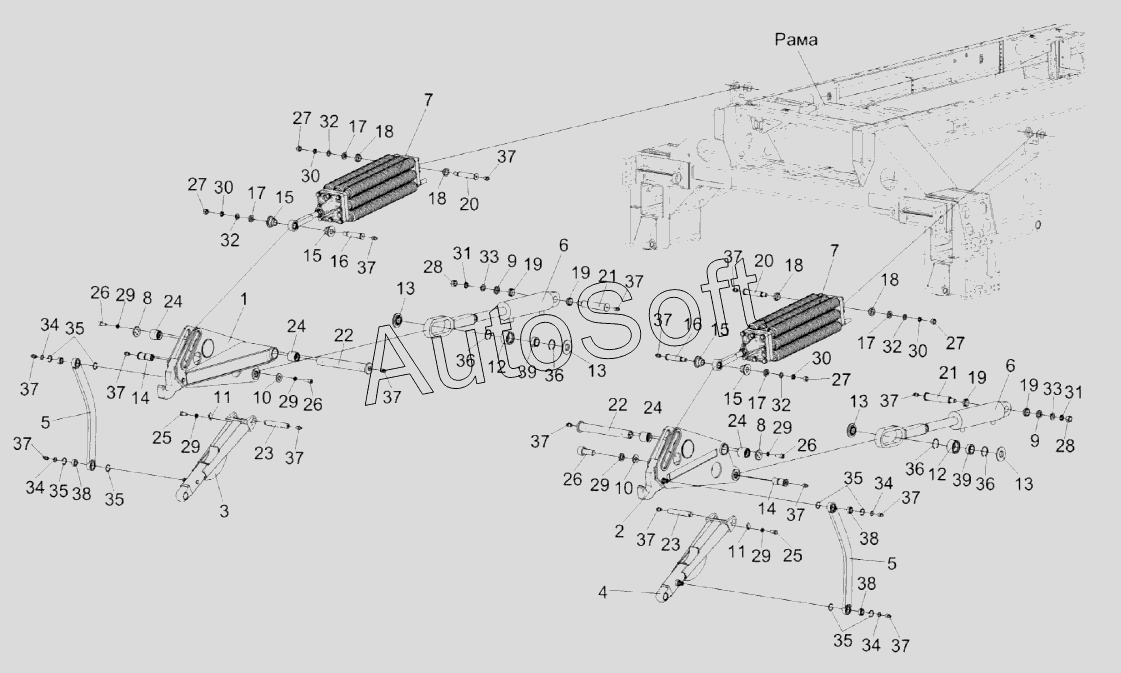

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Установка механизма навески КС-200-0104000Э1
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
15
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
25
26
26
26
26
27
27
27
27
28
28
29
29
29
29
29
29
30
30
30
30
31
31
32
32
32
32
33
33
34
34
34
34
35
35
35
35
35
36
36
36
36
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
38
38
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0104000Э1 | К***1 | Установка механизма навески | |
| КС-200-0104010Э1 | К***1 | Рычаг | |
| КС-200-0104010Э1-01 | К***1 | Рычаг | |
| КС-200-0104050Э1 | К***1 | Штанга | |
| КС-200-0104080Э1 | К***1 | Ролик | |
| 1 | К***1 | Рычаг | |
| 2 | К***1 | Рычаг | |
| 3 | К***1 | Рычаг | |
| 4 | К***1 | Рычаг | |
| 5 | К***1 | Тяга | |
| 6 | К***1 | Гидроцилиндр | |
| 7 | К***1 | Блок пружин | |
| 8 | К***1 | Шайба | |
| 9 | К***1 | Шайба | |
| 10 | К***1 | Шайба | |
| 11 | К***1 | Пластина | |
| 12 | К***1 | Ролик | |
| 13 | К***1 | Шайба | |
| 14 | К***1 | Ось | |
| 15 | К***1 | Втулка | |
| 16 | К***1 | Ось | |
| 17 | К***1 | Шайба | |
| 18 | К***1 | Шайба | |
| 19 | К***1 | Шайба | |
| 20 | К***1 | Ось | |
| 21 | К***1 | Ось | |
| 22 | К***1 | Ось | |
| 23 | К***1 | Ось | |
| 24 | К***1 | Втулка | |
| 25 | Б***6 | Болт М8-6eх16-7796 | |
| 26 | В***8 | Винт М8-6eх20-11738 | |
| 27 | Г***5 | Гайка М20-6G-5915 | |
| 28 | Г***5 | Гайка М24-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 24Т.65Г-6402 | |
| 32 | Ш***1 | Шайба C.20.01-11371 | |
| 33 | Ш***1 | Шайба C.24.01-11371 | |
| 34 | К***0 | Кольцо В25-13940 | |
| 35 | К***1 | Кольцо | |
| 36 | К***1 | Кольцо В62-13941 | |
| 37 | М***3 | Масленка 1.2-19853 | |
| 38 | Ш***5 | Подшипник ШС25-3635 | |
| 39 | Ш***5 | Подшипник |
