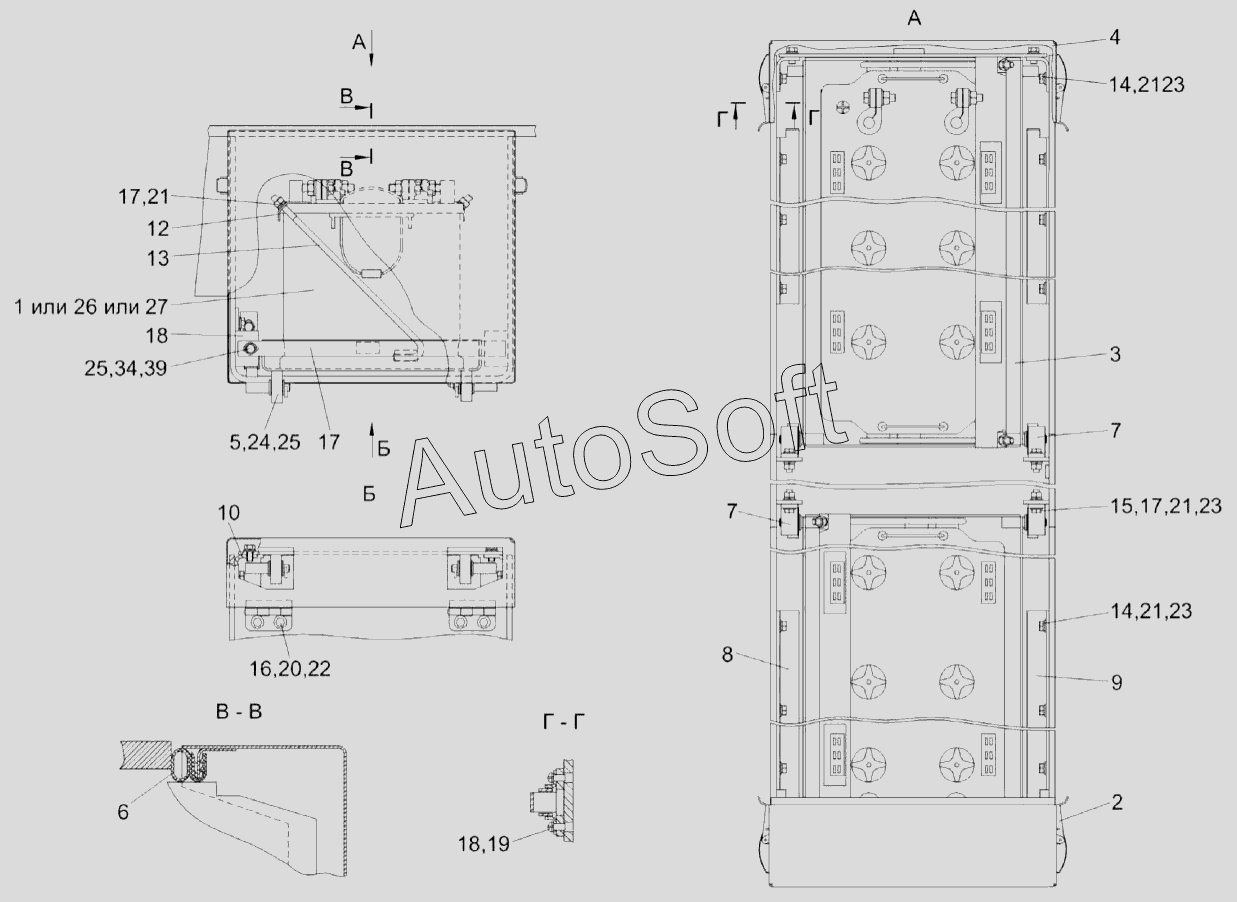

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Установка аккумуляторов КС-200-0130000Э1
1
2
3
4
5
6
7
7
8
9
10
12
13
14
14
15
16
17
17
17
18
18
19
20
21
21
21
21
22
23
23
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0130000Э1 | К***1 | Установка аккумуляторов | |
| 1 | К***0 | Батарея аккумуляторная с переходниками | |
| 2 | К***Б | Защелка | |
| 3 | У***0 | Платформа | |
| 4 | У***0 | Крышка | |
| 5 | К***7 | Ролик | |
| 6 | К***8 | Уплотнитель 2107-6107018М | |
| 7 | К***1 | Упор | |
| 8 | К***2 | Направляющая | |
| 9 | К***1 | Направляющая | |
| 10 | К***3 | Планка | |
| 11 | К***9 | Уголок | |
| 12 | К***7 | Прижим | |
| 13 | У***1 | Стяжка | |
| 14 | Б***6 | Болт М8-6eх16-7796 | |
| 15 | Б***6 | Болт М8-6eх25-7796 | |
| 16 | Б***8 | Болт М6-6eх16-7798 | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | В***3 | Винт B.М4-6eх8-17473 | |
| 19 | Ш***2 | Шайба 4.65Г-6402 | |
| 20 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***8 | Шайба C 6.01-6958 | |
| 23 | Ш***1 | Шайба C.8.01-11371 | |
| 24 | Ш***1 | Шайба C.10.01-11371 | |
| 25 | Ш***7 | Шплинт 3,2х20-397 | |
| 26 | 6***М | Батарея | |
| 27 | 6***А | Батарея |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
