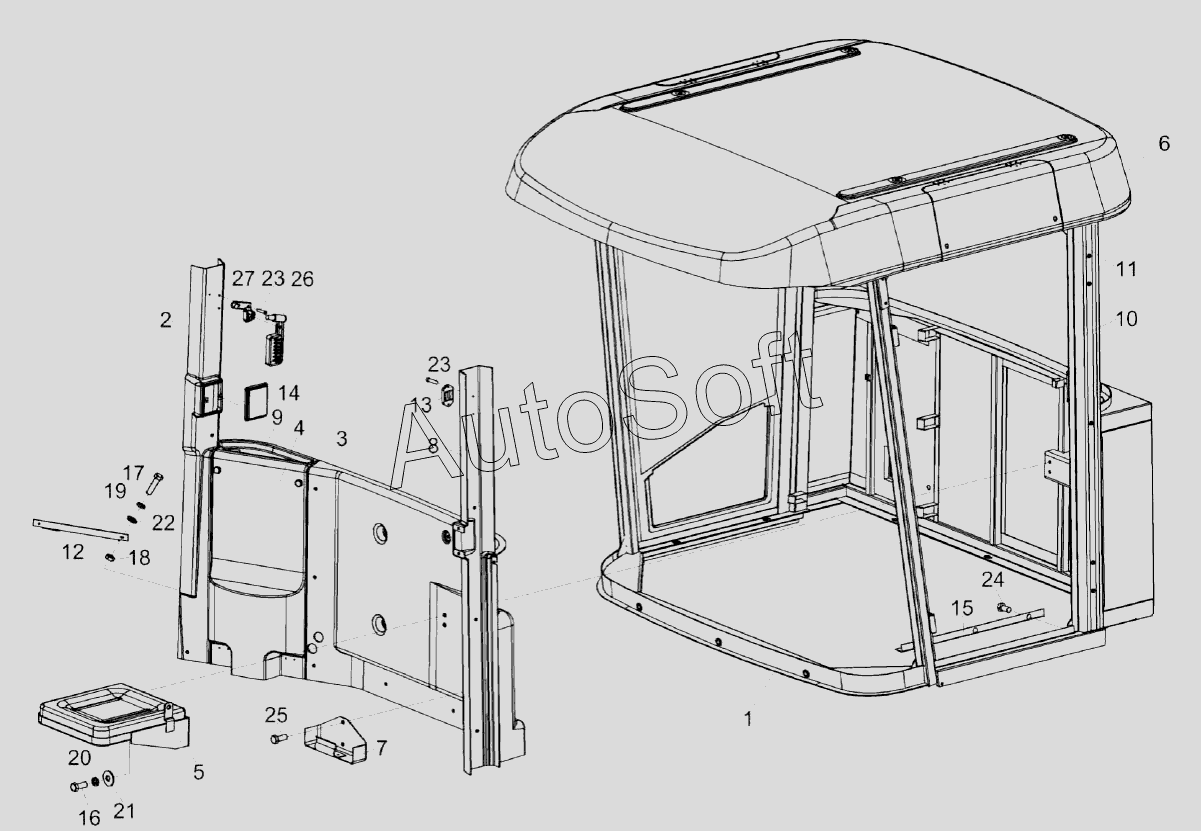

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Кабина КС-200-0120010Э1 (лист 2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0120010Э1 | К***1 | Кабина | |
| 1 | К***1 | Каркас | |
| 2 | К***1 | Облицовка стойки | |
| 3 | К***1 | Облицовка стенки | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Сиденье | |
| 6 | К***0 | Крыша | |
| 7 | К***0 | Корпус | |
| 8 | К***Б | Облицовка стойки | |
| 9 | К***2 | Панель | |
| 10 | К***6 | Трубопровод | |
| 11 | К***8 | Профиль Уплотнение Т-28 L=(4400±10)мм | |
| 12 | К***3 | Уголок | |
| 13 | А***1 | Крючок для одежды | |
| 14 | К***3 | Крышка | |
| 15 | С***1 | Порог | |
| 16 | Б***6 | Болт М10-6eх25-7796 | |
| 17 | В***3 | Винт B.М4-6eх14-17473 | |
| 18 | Г***7 | Гайка М4-6G-5927 | |
| 19 | Ш***2 | Шайба 4.65Г-6402 | |
| 20 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 21 | Ш***8 | Шайба C 10.01-6958 | |
| 22 | Ш***1 | Шайба C.4.01-11371 | |
| 23 | Ш***5 | Шуруп саморез 3,5х25 | |
| 24 | В***в | Винт | |
| 25 | В***в | Винт | |
| 26 | 1***0 | Молоток | |
| 27 | 1***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
