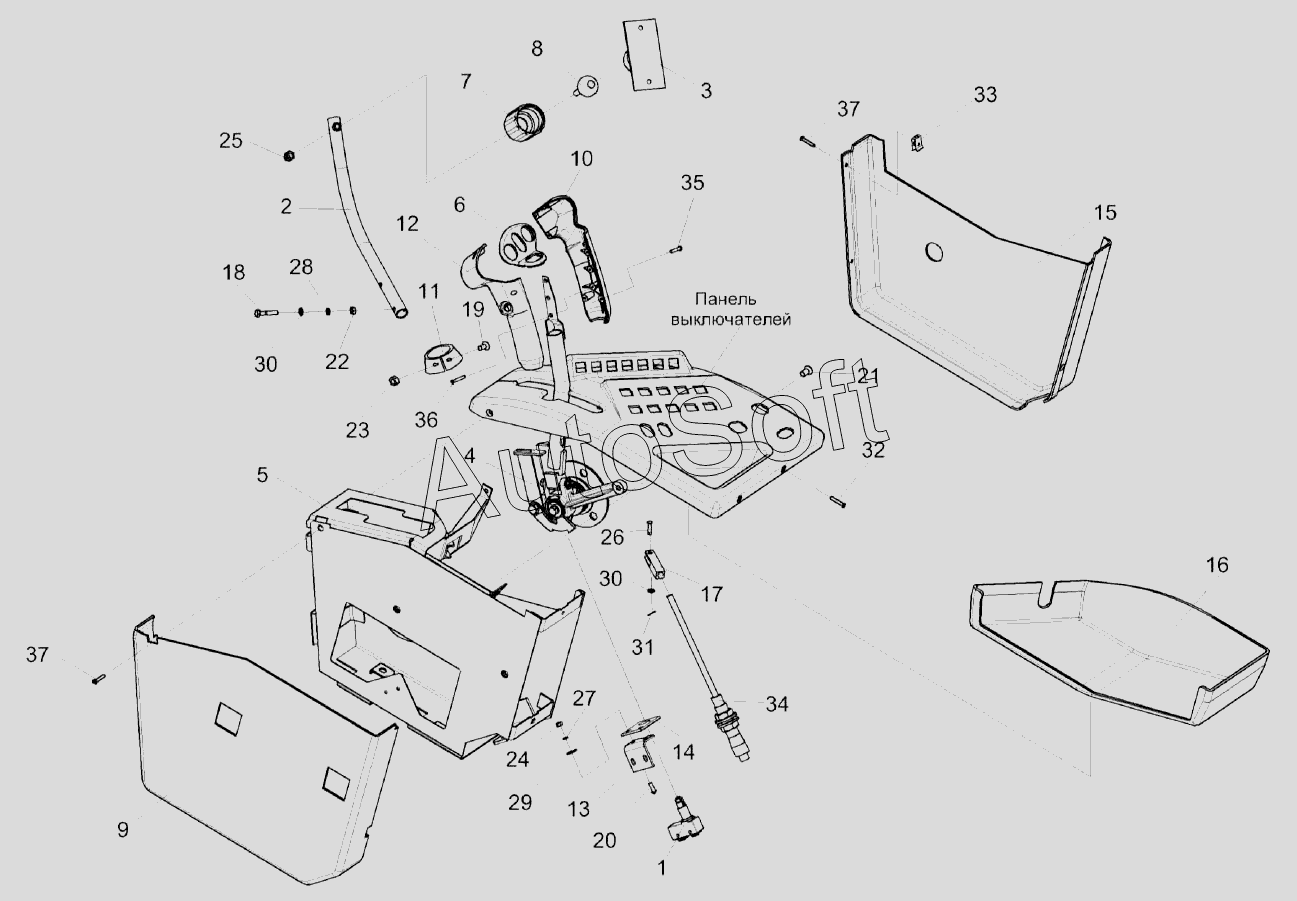

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Пульт управления КС-200-0119200Э1
29
20
21
22
23
24
25
26
27
28
19
30
30
31
32
33
34
35
36
37
37
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0119200Э1 | К***1 | Пульт управления | |
| 1 | К***1 | Установка электрооборудования пульта | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Кронштейн | |
| 4 | К***Б | Рычаг | |
| 5 | К***0 | Корпус | |
| 6 | К***4 | Панель | |
| 7 | К***8 | Гайка | |
| 8 | К***6 | Стойка | |
| 9 | К***9 | Кожух | |
| 10 | К***А | Корпус | |
| 11 | К***4 | Упор | |
| 12 | К***5 | Корпус | |
| 13 | К***5 | Уголок | |
| 14 | К***8 | Швеллер | |
| 15 | К***3 | Кожух | |
| 16 | К***7 | Корпус | |
| 17 | У***1 | Вилка | |
| 18 | Б***8 | Болт | |
| 19 | В***3 | Винт | |
| 20 | В***3 | Винт | |
| 21 | В***5 | Винт B2.М8-6eХ16-17475 | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***7 | Гайка М3-6G-5927 | |
| 24 | Г***7 | Гайка М5-6G-5927 | |
| 25 | Г***0 | Гайка М8-6G-11860 | |
| 26 | О***0 | Ось | |
| 27 | Ш***2 | Шайба 5Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***8 | Шайба C 5.01-6958 | |
| 30 | Ш***1 | Шайба C.6.01-11371 | |
| 31 | Ш***7 | Шплинт 1,6Х16-397 | |
| 32 | В***3 | Винт | |
| 33 | 6***4 | Держатель | |
| 34 | 1***0 | Трос дистанционного управления | |
| 35 | Ш***2 | Шуруп | |
| 36 | Ш***2 | Шуруп | |
| 37 | Ш***5 | Шуруп |
