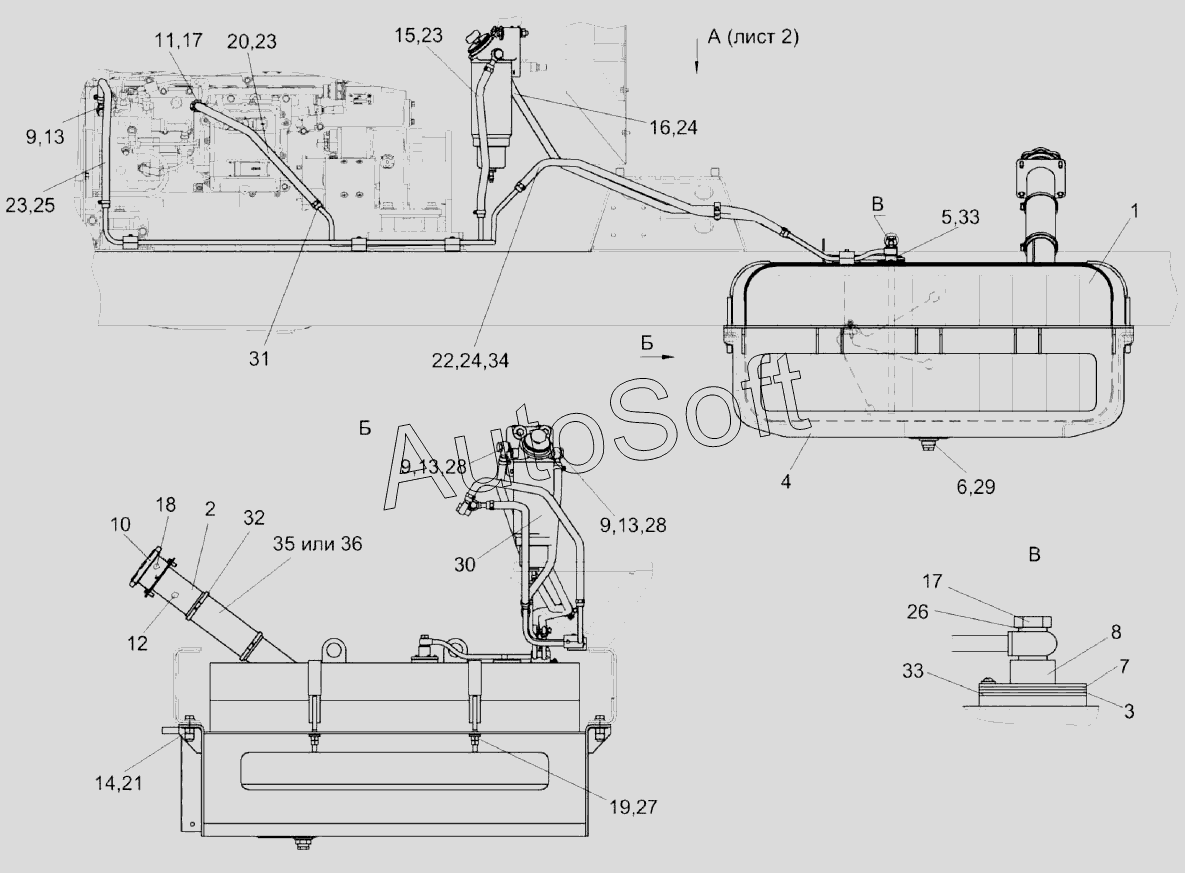

Каталог запасных частей к технике: Гомсельмаш KС-200 (2017). Установка топливного оборудования КС-200-0123000Э1 (лист 1)
28
28
19
20
21
22
23
23
23
24
24
25
26
27
18
29
30
31
32
33
33
34
35
36
9
9
9
1
2
3
4
5
6
7
8
10
11
12
13
13
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-200-0123000Э1 | К***1 | Установка топливного оборудования | |
| 1 | К***1 | Бак топливный | |
| 2 | К***1 | Горловина | |
| 3 | К***1 | Труба | |
| 4 | К***1 | Рамка | |
| 5 | К***0 | Труба | |
| 6 | К***0 | Клапан сливной | |
| 7 | К***0 | Клапан | |
| 8 | К***0 | Корпус | |
| 9 | К***0 | Штуцер | |
| 10 | К***0 | Крышка | |
| 11 | Э***0 | Штуцер | |
| 12 | 1***6 | Фильтр 1606 | |
| 13 | К***1 | Болт специальный | |
| 14 | К***А | Шайба | |
| 15 | К***6 | Рукав 12х20-1,6-10362 | |
| 16 | К***3 | Рукав 12х20-1,6-10362 | |
| 17 | К***А | Болт специальный | |
| 18 | К***4 | Пружина | |
| 19 | К***5 | Шайба сферическая | |
| 20 | К***8 | Рукав | |
| 21 | К***1 | Шайба | |
| 22 | К***5 | Рукав | |
| 23 | О***7 | Оплетка | |
| 24 | О***3 | Оплетка | |
| 25 | С***3 | Рукав | |
| 26 | У***1 | Шайба | |
| 27 | Б***6 | Болт | |
| 28 | 1***8 | Прокладка 16 М3-23358 | |
| 29 | 3***8 | Прокладка 30 М3-23358 | |
| 30 | P***0 | Фильтр топливный | |
| 31 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 32 | T***2 | Хомут червячный | |
| 33 | 2***6 | Прокладка | |
| 34 | 2***2 | Лента стяжная | |
| 35 | Ш***5 | Шланг гибкий армированный | |
| 36 | P***5 | Шланг |
