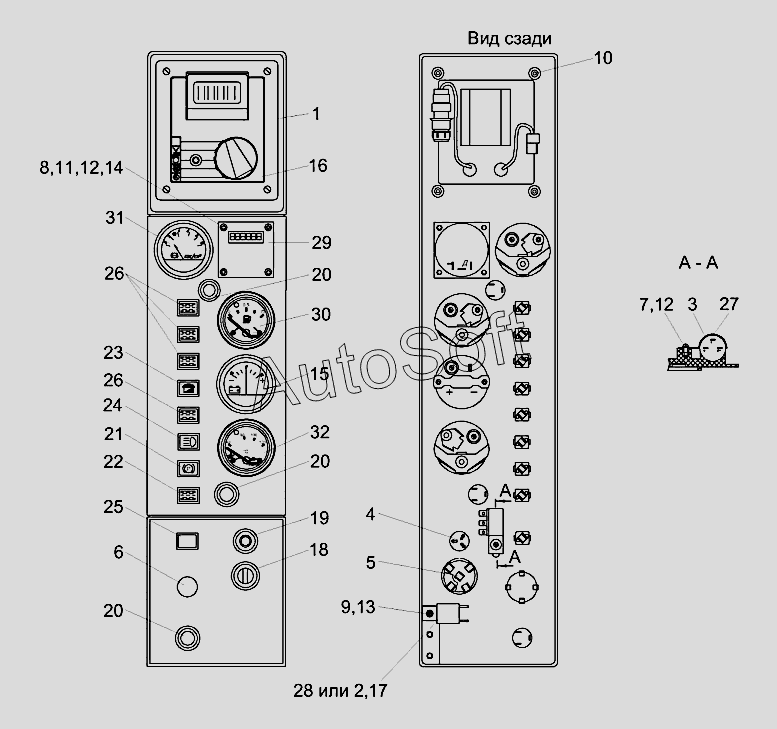

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Щиток приборов УЭС-8-0700120
/97.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-8-0700120 | У***0 | Щиток приборов | |
| УЭС0720010 | У***0 | Сигнализатор | |
| 1 | У***0 | Маска | |
| 2 | К***4 | Хомут | |
| 3 | У***7 | Скоба | |
| 4 | У***3 | Гайка | |
| 5 | У***1 | Гайка | |
| 6 | У***2 | Заглушка | |
| 7 | В***3 | Винт B.М4-6eх10-17473 | |
| 8 | В***5 | Винт B2.М4-6eх35-17475 | |
| 9 | В***3 | Винт B.М6-6eх12-17473 | |
| 10 | В***5 | Винт B2.М4-6eх18-17475 | |
| 11 | Г***7 | Гайка М4-6G-5927 | |
| 12 | Ш***2 | Шайба 4.65Г-6402 | |
| 13 | Ш***2 | Шайба 6.65Г-6402 | |
| 14 | Ш***9 | Шайба 4.01-9649 | |
| 15 | А***Б | Указатель тока | |
| 16 | Б***3 | Блок | |
| 17 | P***V | Буззер | |
| 18 | В***3 | Выключатель стартера и приборов | |
| 19 | В***3 | Выключатель | |
| 20 | 2***1 | Выключатель | |
| 21 | 2***5 | Лампа контрольная | |
| 22 | 2***0 | Лампа контрольная | |
| 23 | 2***4 | Контрольная лампа | |
| 24 | 2***8 | Лампа контрольная | |
| 25 | 2***1 | Лампа контрольная | |
| 26 | 2***6 | Лампа контрольная 24.3803-46 | |
| 27 | П***1 | Прерыватель контрольной лампы стояночного тормоза | |
| 28 | 7***0 | Реле-сигнализатор | |
| 29 | С***4 | Счетчик времени наработки | |
| 30 | Э***М | Указатель | |
| 31 | Э***2 | Указатель давления | |
| 32 | Э***М | Указатель |
