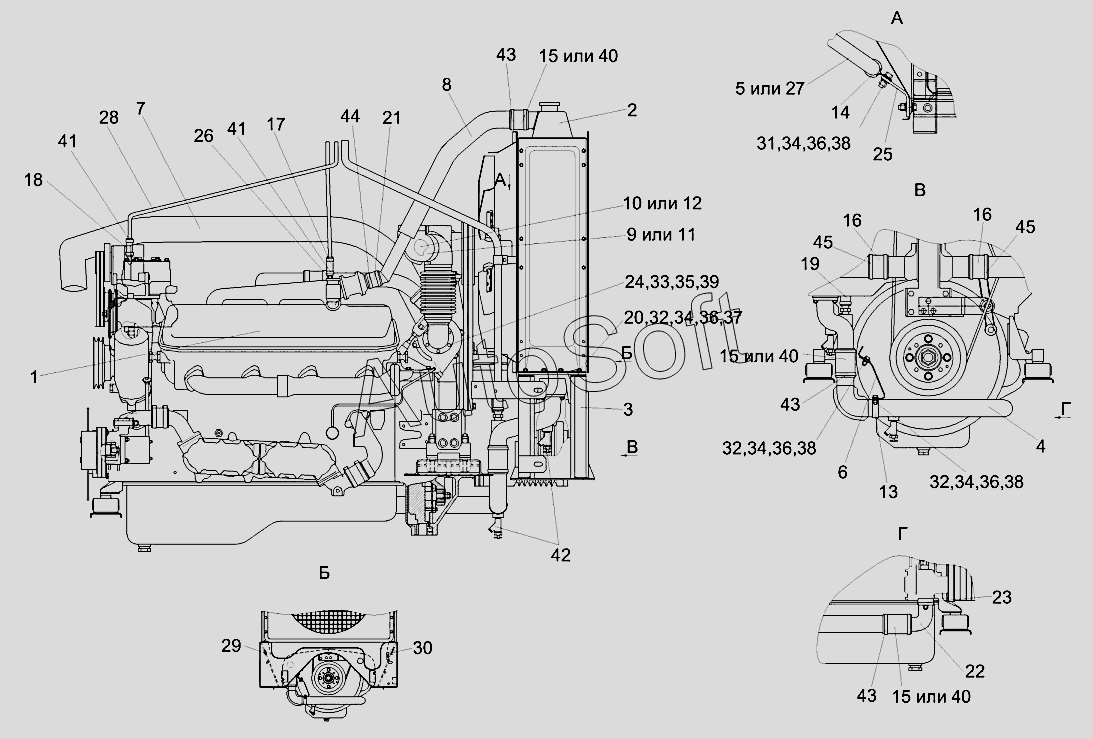

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Установка двигателя ЯМЗ-238БК-3 УЭС-8-0400000
/98.gif)
35
24
25
26
27
28
29
30
31
32
32
32
33
34
34
34
34
23
36
36
36
36
37
38
38
38
39
40
40
40
41
41
42
43
43
43
44
45
45
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
15
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС-8-0400000 | У***0 | Установка двигателя | |
| 1 | У***0 | Двигатель | |
| 2 | У***А | Радиатор | |
| 3 | У***0 | Рамка подрадиаторная | |
| 4 | У***0 | Труба водяная нижняя | |
| 5 | У***0 | Трубка водяная | |
| 6 | У***0 | Кронштейн | |
| 7 | У***А | Труба воздушная впускная | |
| 8 | У***0 | Труба отводная | |
| 9 | У***0 | Труба выпускная левая | |
| 10 | У***0 | Труба выпуская правая | |
| 11 | У***0 | Труба выпускная левая | |
| 12 | У***0 | Труба выпуская правая | |
| 13 | У***0 | Хомут | |
| 14 | У***0 | Скоба | |
| 15 | К***5 | Рукав 60х73-0,49-10362 | |
| 16 | К***1 | Рукав | |
| 17 | К***8 | Рукав | |
| 18 | У***2 | Рукав 12х20-1,6-10362 | |
| 19 | У***3 | Рукав | |
| 20 | У***2 | Пластина | |
| 21 | У***2 | Рукав | |
| 22 | У***7 | Патрубок | |
| 23 | У***1 | Прокладка | |
| 24 | У***8 | Прокладка | |
| 25 | У***1 | Кронштейн | |
| 26 | У***6 | Штуцер | |
| 27 | У***2 | Труба водяная | |
| 28 | У***6 | Трубка воздушная | |
| 29 | М***1 | Уплотнение нижнее | |
| 30 | М***1 | Уплотнение нижнее | |
| 31 | Б***6 | Болт М10-6ех30-7796 | |
| 32 | Б***6 | Болт М10-6ех35-7796 | |
| 33 | Г***5 | Гайка М8-6G-5915 | |
| 34 | Г***5 | Гайка М10-6G-5915 | |
| 35 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 37 | Ш***8 | Шайба А10.01-6958 | |
| 38 | Ш***1 | Шайба С.10.01-11371 | |
| 39 | Ш***4 | Шпилька 2М8-6ех25-22034 | |
| 40 | 6***) | Рукав-деталь | |
| 41 | T***2 | Хомут червячный | |
| 42 | В***0 | Кран | |
| 43 | G***2 | Хомут без компенсатора | |
| 44 | T***2 | Хомут червячный | |
| 45 | T***2 | Хомут червячный |
