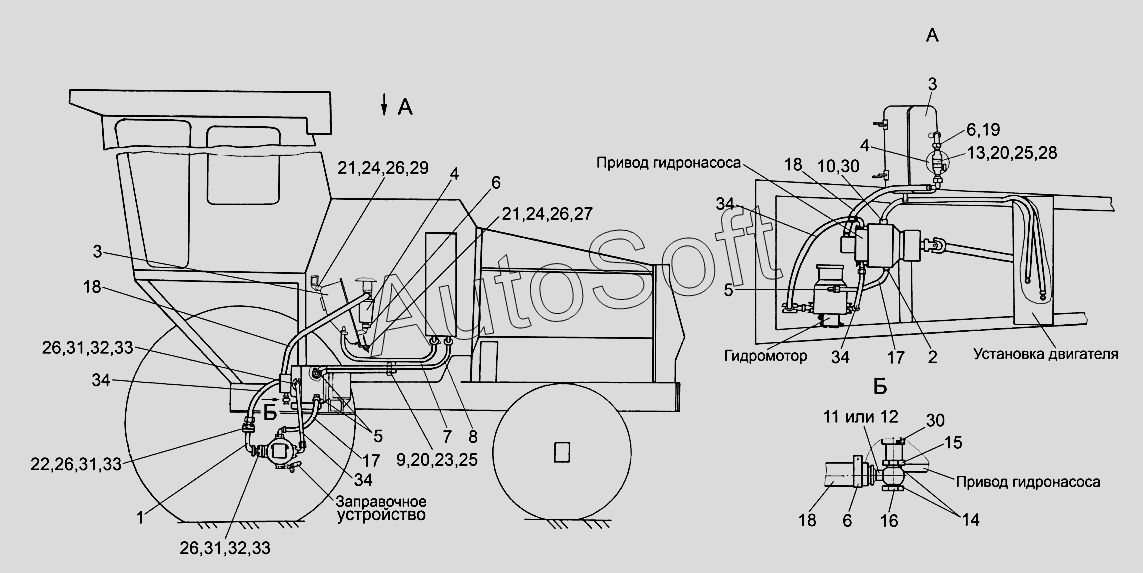

Каталог запасных частей к технике: Гомсельмаш УЭС-280 (2017). Гидросистема привода ходовой части УЭС 601000А-01
/120.gif)
26
26
26
26
26
18
18
18
19
20
20
21
21
22
23
24
24
25
25
17
17
27
28
29
30
30
31
31
31
32
32
33
33
33
34
34
34
34
9
1
2
3
3
4
4
5
5
6
6
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС0601000А-01 | У***1 | Гидросистема привода ходовой части | |
| 1 | У***0 | Трубопровод | |
| 2 | У***1 | Тройник | |
| 3 | У***0 | Бак масляный | |
| 4 | У***0 | Фильтр | |
| 5 | А***0 | Хомут стяжной | |
| 6 | А***0 | Хомут | |
| 7 | У***1 | Рукав | |
| 8 | У***3 | Рукав | |
| 9 | У***4 | Прижим | |
| 10 | У***4 | Штуцер | |
| 11 | У***9 | Угольник поворотный | |
| 12 | У***1 | Угольник поворотный | |
| 13 | У***9 | Кронштейн | |
| 14 | К***А | Шайба | |
| 15 | К***А | Штуцер | |
| 16 | К***А | Гайка глухая | |
| 17 | Р***7 | Рукав | |
| 18 | Р***1 | Рукав | |
| 19 | Р***3 | Рукав | |
| 20 | Б***6 | Болт М8-6ех20-7796 | |
| 21 | Б***6 | Болт М10-6ех25-7796 | |
| 22 | В***7 | Винт М10-6ех40-11737 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***8 | Шайба А10.01-6958 | |
| 28 | Ш***1 | Шайба С.8.01-11371 | |
| 29 | Ш***1 | Шайба С.10.01-11371 | |
| 30 | 0***3 | Кольцо | |
| 31 | Г***1 | Полуфланец | |
| 32 | Г***2 | Болт | |
| 33 | Г***3 | Кольцо уплотнительное | |
| 34 | Р***0 | Рукав высокого давления |
